ظرف البناء من الألومنيوم المثقب
يجمع غلاف البناء المصنوع من الألومنيوم المثقوب بين الكسوة المعدنية المقاومة للطقس والانفتاح المتحكم فيه. تُستخدم كشاشة خارجية، أو لوحة واقية من المطر، أو مظلة شمسية، أو شبكة تهوية، أو حارس شرفة، أو طبقة واجهة زخرفية، فهي تمنح المهندسين المعماريين طريقة عملية لإدارة ضوء النهار، وتدفق الهواء، والخصوصية، والهوية البصرية دون فرض حمل زائد على الهيكل.
يتم إنتاج ألواح الألمنيوم المثقبة من صفائح أو ألواح الألمنيوم المسطحة عن طريق التثقيب باستخدام الحاسب الآلي، أو التخريم البرجي، أو القطع بالليزر، أو الختم المخصص. يتم تنسيق هندسة الثقب، ونسبة المساحة المفتوحة، وسمك الصفيحة، وإرجاع الحواف، والمقويات، والطلاء، وطريقة التثبيت حول مسار تحميل الواجهة والتأثير المعماري المقصود.
القيمة الوظيفية في غلاف المبنى
يمكن لجلد الألمنيوم المثقوب أن يعمل كطبقة طقس ثانوية في مجموعة واجهة مهواة. يتم تقليل المطر عند مدخل التجويف، بينما يساعد التجويف المجفف والتهوية الموجود خلف اللوحة على تجفيف الرطوبة العرضية. يبقى حاجز الهواء والماء الأساسي خلف الشاشة، لذلك لا ينبغي التعامل مع الكسوة المثقبة كجدار مستقل مقاوم للماء.

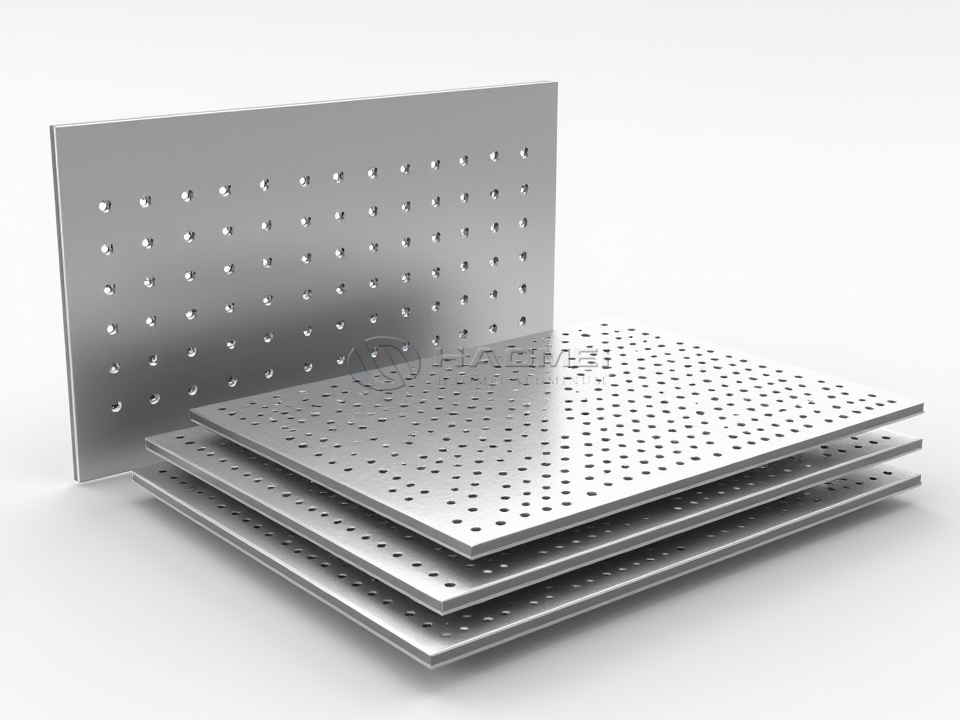

يقوم نمط الثقب أيضًا بتصفية الإشعاع الشمسي. تنتج الفتحات الأصغر ونسب المناطق المفتوحة الأقل تظليلًا وخصوصية أقوى، بينما تدعم الفتحات الأكبر حركة الهواء والرؤية الخارجية. عند دمجها مع الصوف المعدني، أو الصوف الصوتي، أو نظام دعم مثقوب، يمكن أن تساهم اللوحة في امتصاص الصوت في باطن الأرض، ومرافق النقل، والأذينين الداخليين، ومرفقات المعدات.
| وظيفة بناء المغلف | مساهمة الألومنيوم المثقب | اعتبارات التصميم |
|---|---|---|
| التحكم بالطاقة الشمسية | يقلل من اكتساب الطاقة الشمسية المباشرة والوهج | قم بمطابقة المنطقة المفتوحة مع اتجاه الواجهة وأداء الزجاج |
| تهوية | يسمح بتدفق الهواء والعادم والتجويف | توفير شبكة الحشرات أو حواجز عند الاقتضاء |
| شاشة المطر | يحمي مجموعة الجدار من المطر المدفوع | المحافظة على الصرف واعتدال الضغط والتجويف الخلفي |
| الخصوصية والأمان | شاشات هياكل مواقف السيارات والشرفات وغرف النباتات | موازنة التحكم في خط الرؤية مع المساحة الحرة المطلوبة |
| التعبير المعماري | ينشئ العمق والظلال والأنماط والصور ذات العلامات التجارية | تحقق من محاذاة النمط عبر اللوحات المجاورة |
| المعالجة الصوتية | يدعم امتصاص الصوت مع دعم مناسب | استخدم بيانات التجميع المختبرة للأهداف الصوتية للمشروع |
التطبيقات المشتركة
يتم تحديد الألومنيوم المثقوب المغلف على نطاق واسع لشاشات الواجهات ذات التهوية، وارتفاعات مرآب السيارات، والمرفقات الميكانيكية على السطح، والفتحات الخارجية، والمظلات، وشاشات السباندريل، وملء الشرفة، وزعانف التحكم في الشمس، والأسقف، وميزات المدخل. إنه مفيد بشكل خاص عندما تعمل اللوحة الصلبة على تقييد التهوية أو تجعل الارتفاع الكبير يبدو ثقيلًا بصريًا.

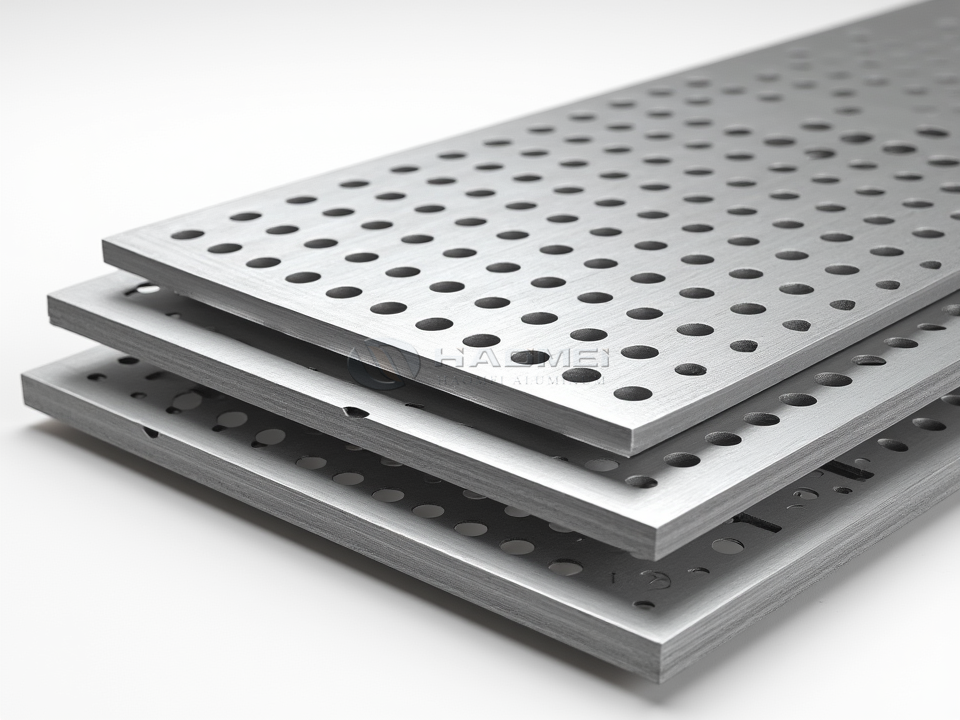

بالنسبة للأنماط القياسية والتصنيع الخارجي القوي، أ لوحة الألومنيوم المثقبة يمكن تشكيلها على شكل ألواح كاسيت، أو صواني مطوية، أو شاشات مؤطرة، أو كسوة مسطحة. توفر الفتحات المستديرة مظهرًا هادئًا وموحدًا؛ يمكن للفتحات التأكيد على الحركة الرأسية أو الأفقية؛ تخلق الفتحات المربعة والسداسية مظهرًا أكثر رسومية للواجهة.
اختيار المواد وظروف مزاج السبائك
يعتمد اختيار السبائك على تشكيل الطلب، وسمك اللوحة، وظروف التعرض، والتحميل الهيكلي. يتم اختيار السبائك 3003 بشكل متكرر للألواح الزخرفية المشكلة بسبب قابليتها للتشغيل الجيدة. توفر السبائك 5052 قوة أعلى ومقاومة أقوى للتآكل، مما يجعلها مناسبة للمناطق الساحلية والشاشات الأكبر حجمًا والتطبيقات المعرضة لأحمال الرياح المتكررة. تعتبر السبائك 1100 قابلة للتشكيل بشكل كبير ولكنها مخصصة عادة للأعمال الزخرفية ذات القوة المنخفضة.
| سبيكة | مزاج نموذجي | الخصائص الرئيسية | استخدام المغلف النموذجي |
|---|---|---|---|
| أأ 1100 | ح14، ح24 | قابلية تشكيل ممتازة، مقاومة جيدة للتآكل، قوة منخفضة | صفائح زخرفية خفيفة وشاشات مواجهة للداخل |
| أأ 3003 | ح14، ح24 | استجابة تشكيل جيدة، قوة معتدلة، متانة جيدة في الغلاف الجوي | صواني الواجهة المشكلة، باطن، الكسوة المثقبة |
| أأ 3004 | ح34 | قوة أعلى من 3003، مناسبة للألواح ذات الأشكال | لوحات معمارية ذات شكل أعمق |
| أأ 5052 | ح32، ح34 | مقاومة عالية للتعب، وأداء قوي في الغلاف الجوي البحري | واجهات ساحلية، كوات، شاشات أمنية |
| أأ 5005 | ح14، ح34 | مظهر أنودة جيد وتوافق الطلاء المعماري | واجهات زخرفية بأكسيد |
تسميات المزاج تصف حالة المادة بعد تصلب الانفعال أو المعالجة الحرارية. يشير H14 إلى مادة نصف صلبة، ويشير H24 إلى مادة مقواة بالإجهاد ومُلدنة جزئيًا، في حين أن H32 وH34 عبارة عن مواد حرارية شائعة الاستخدام للصفائح المعمارية من سلسلة 5xxx. تستفيد الانحناءات الأكثر إحكامًا والتأثيرات المنقوشة والعائدات العميقة عمومًا من مزاج أكثر قابلية للتشكيل، في حين أن الألواح المسطحة العريضة المعرضة للرياح قد تتطلب زيادة سمكها أو تقوية خلفية أو سبيكة أقوى.
التركيب الكيميائي النموذجي
يتم التحكم في التركيب الكيميائي وفقًا لمعيار السبائك المطبق وشهادة المطحنة. القيم الموضحة هي الحدود القصوى أو الاسمية النموذجية بالنسبة المئوية للكتلة.
| سبيكة | و | الحديد | النحاس | من | ملغ | كر | الزنك | آل |
|---|---|---|---|---|---|---|---|---|
| أأ 1100 | سي + الحديد 0.95 كحد أقصى | سي + الحديد 0.95 كحد أقصى | 0.05-0.20 | 0.05 كحد أقصى | - | - | 0.10 كحد أقصى | 99.00 دقيقة |
| أأ 3003 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.05-0.20 | 1.0-1.5 | - | - | 0.10 كحد أقصى | توازن |
| أأ 3004 | 0.30 كحد أقصى | 0.70 كحد أقصى | 0.25 كحد أقصى | 0.8-1.3 | 0.8-1.3 | - | 0.25 كحد أقصى | توازن |
| أأ 5052 | 0.25 كحد أقصى | 0.40 كحد أقصى | 0.10 كحد أقصى | 0.10 كحد أقصى | 2.2-2.8 | 0.15-0.35 | 0.10 كحد أقصى | توازن |
| أأ 5005 | 0.30 كحد أقصى | 0.70 كحد أقصى | 0.20 كحد أقصى | 0.20 كحد أقصى | 0.5-1.1 | 0.10 كحد أقصى | 0.25 كحد أقصى | توازن |
بيانات مواصفات الثقب واللوحة
المنطقة المفتوحة هي النسبة المئوية للمواد التي تمت إزالتها بواسطة نمط الثقب. إنه يؤثر على الشفافية والتهوية والصوتيات والتظليل وصلابة اللوحة. ومع ارتفاع المنطقة المفتوحة، تصبح الشبكة المتبقية أضيق ويجب تقييم أداء انحراف الرياح بعناية.
| البند المواصفات | النطاق المعماري المشترك | ملحوظات |
|---|---|---|
| سمك الألومنيوم | 1.0-4.0 ملم | 1.5-3.0 ملم شائع لشبكات الواجهة؛ قد تكون هناك حاجة إلى مقاييس أثقل للمسافات وأحمال الرياح |
| عرض اللوحة | ما يصل إلى 1500 ملم نموذجيًا | تتطلب اللوحات الأوسع مراجعة التعامل والتسطيح وتباعد الدعم |
| طول اللوحة | ما يصل إلى 6000 ملم نموذجيًا | يمكن أن يحد النقل والحركة الحرارية من الطول العملي |
| قطر الفتحة المستديرة | 1.5-20 ملم | يجب أن يكون القطر متناسقًا مع السُمك والملعب |
| عرض الفتحة | 2-25 ملم | نهايات الفتحات المستديرة تقلل من تركيز الضغط |
| نسبة المساحة المفتوحة | 15%-60% نموذجي | تعمل النسب الأعلى على تحسين تدفق الهواء ولكنها تقلل من الصلابة والخصوصية |
| هامش الحافة | ما لا يقل عن 1.5-2 مرات قطر الثقب النموذجي | يدعم الطي النظيف ويقلل من تشويه الحواف |
| فتحة تهوية خلفية | 20-100 ملم نموذجي | البعد النهائي يعتمد على نظام الجدار وتصميم الصرف الصحي |
| التمدد الحراري الخطي | تقريبا. 23.5 × 10⁻⁶ / درجة مئوية | السماح بالحركة في المشابك والفتحات والمفاصل |
| كثافة | تقريبا. 2.70 جم/سم3 | يساعد على تقليل الحمل الميت للواجهة مقارنة بالحلول الفولاذية |
بالنسبة لنمط الفتحة المستديرة المتداخلة، يمكن تقدير المساحة المفتوحة أثناء التصميم باستخدام قطر الثقب والمسافة من المركز إلى المركز. يجب أن تحافظ مخططات التثقيب النهائية على حدود غير مثقوبة كافية للتثبيت والطي والواجهات المانعة للتسرب والتعزيز المخفي.
التشطيبات السطحية والمتانة
يتم اختيار طلاء PVDF بشكل شائع للحفاظ على اللون الخارجي على المدى الطويل، خاصة على واجهات المباني الشاهقة والمواقع التي تتعرض للأشعة فوق البنفسجية بشكل مكثف. يوفر طلاء مسحوق البوليستر نطاقًا واسعًا من الألوان ولمسة نهائية معمارية متينة للعديد من التطبيقات. تعمل عملية الأكسدة على إنشاء طبقة أكسيد متكاملة ذات مظهر معدني، بينما يمكن للأسطح المصقولة أو المعالجة مسبقًا أو المطبوعة حسب الطلب أن تضيف طابعًا مرئيًا مميزًا.
| ينهي | فيلم أو طبقة جافة نموذجية | الاستخدام المناسب | التركيز على الأداء |
|---|---|---|---|
| طلاء سائل PVDF | 25-35 ميكرومتر | الواجهات الخارجية والتعرض للأشعة فوق البنفسجية | الاحتفاظ باللون واللمعان |
| طلاء مسحوق البوليستر | 60-100 ميكرومتر | سواتر، باطن، مظلات، أعمال خارجية عامة | مقاومة التأثير والتآكل |
| بأكسيد النهاية | 10-25 ميكرومتر | أسطح معمارية معدنية متميزة | مقاومة الأكسدة والمظهر المعدني |
| الانتهاء من مطحنة | لا يوجد طلاء مطبق | المكونات المحمية أو التي تم الانتهاء منها لاحقًا | اقتصاد التصنيع |
يجب أن تكون الحواف المقطوعة والطيات والفتحات المثقوبة نظيفة وخالية من جزيئات الفولاذ المدمجة. في الأجواء البحرية أو الصناعية، استخدم مثبتات متوافقة، وعزل المعادن المتباينة عند الضرورة، وحدد نظام طلاء مناسب لفئة التآكل.
المعايير والاختبار وممارسة التثبيت
تختلف متطلبات المواد والتركيب حسب اختصاص السوق والمشروع. يتم توفير صفائح الألمنيوم بشكل شائع وفقًا لمتطلبات ASTM B209 أو EN 485. يمكن تحديد جودة الطلاء وفقًا لمعايير AAMA 2604 أو AAMA 2605، بينما يتم تقييم مسحوق الطلاء غالبًا باستخدام متطلبات QUALICOAT. يجب أن يتبع تصنيف الحرائق والتصميم الهيكلي ومقاومة الرياح واختبار الواجهة قوانين البناء المحلية والمعايير الهندسية الخاصة بالمشروع.
| منطقة | مرجع مشترك | المتطلبات العملية |
|---|---|---|
| ورقة ولوحة الألومنيوم | أستم B209، إن 485 | تأكد من السبائك والمزاج والأبعاد والتفاوتات |
| الحدود الكيميائية للسبائك | إن 573-3، معايير سبائك ASTM | طلب شهادات اختبار المصنع لإمكانية التتبع |
| الطلاءات العضوية | أما 2604، أما 2605 | تحديد درجة الطلاء واللون واللمعان ونطاق الضمان |
| طلاء مسحوق | كواليكوات | تأكيد متطلبات المعالجة المسبقة وطبقة الطلاء |
| أداء النار | إن 13501-1 أو الرمز المحلي | قم بتقييم مجموعة الجدار بالكامل، وليس فقط الصفائح المعدنية |
| الرياح والتصميم الهيكلي | ASCE 7، EN 1991، الكود المحلي | مدى لوحة المهندس والمثبتات والقضبان وحدود الانحراف |
يستخدم التثبيت عادة قضبان الألومنيوم، أو الإطارات الفرعية من الصلب المجلفن مع منصات العزل، أو المثبتات المصنوعة من الفولاذ المقاوم للصدأ، أو الخطافات المخفية، أو المسامير، أو مثبتات الكاسيت. اسمح بالتمدد الحراري من خلال الفتحات المشقوقة أو المشابك المنزلقة، لكن لا تقيد اللوحة بشكل زائد. الحفاظ على المفاصل المتناسقة والتجاويف ذات التهوية والحشوات ومسارات الصرف. يعتبر النموذج بالحجم الكامل مفيدًا لتأكيد تناسق الألوان وتسجيل الأنماط وتفاصيل الحواف واستواء اللوحة قبل الإنتاج.
يوفر غلاف البناء المصنوع من الألومنيوم المثقوب طبقة واجهة خفيفة الوزن ومتينة وقابلة للتكيف بدرجة كبيرة. من خلال السبائك الصحيحة، والمزاج، ونسبة الثقب، والتشطيب، ونظام المرفقات الهندسي، يمكنها تشكيل مظهر المبنى مع دعم التهوية، والتحكم في الطاقة الشمسية، والخصوصية، والأداء الخارجي على المدى الطويل.
