لوحة ألومنيوم منقوشة صوتية
ان لوحة ألومنيوم منقوشة صوتيًا يجمع بين العمق البصري لنسيج الألمنيوم المدلفن والبنية العملية لإدارة الصوت. يتم استخدامه بشكل شائع للأسقف وتكسية الجدران ومرفقات المعدات والممرات والديكورات الداخلية لوسائل النقل والأماكن العامة حيث تتطلب الأسطح المعدنية القابلة للتنظيف والتردد المتحكم فيه.
يخلق الوجه المنقوش مظهرًا ثلاثي الأبعاد ينشر الضوء ويقلل من المظهر الصناعي المسطح للصفائح المعدنية العادية. لامتصاص الصوت، يتم تزويد الألواح عادةً بثقوب دقيقة، وصوف صوتي، وعزل من الصوف المعدني أو الألياف الزجاجية مثبت خلف اللوحة. يحمي الوجه المصنوع من الألومنيوم المجموعة الصوتية مع الحفاظ على المظهر المعماري الحديث.
ميزات الأداء
| ميزة | فائدة العملاء |
|---|---|
| وجه من الألومنيوم المنقوش | يضيف نسيجًا ويخفي علامات المعالجة البسيطة ويحسن العمق البصري |
| نمط صوتي مثقوب | يسمح للموجات الصوتية بالمرور عبر الوجه المعدني إلى الممتص الموجود خلفه |
| بناء خفيف الوزن | يقلل من الحمل الميت على شبكات السقف، وأنظمة الإطارات، وهياكل النقل |
| مقاومة التآكل | مناسب للديكورات الداخلية الرطبة والمشاريع الساحلية ذات الطلاء المناسب والمناطق التي يتم تنظيفها بشكل متكرر |
| سطح معدني مقاوم للحريق | الألومنيوم غير قابل للاحتراق ولا يساهم بالوقود في النار |
| تشطيب صحي | الأسطح المطلية الناعمة سهلة المسح، مما يجعلها مناسبة للديكور الداخلي للرعاية الصحية والخدمات الغذائية |
| مادة قابلة لإعادة التدوير | يمكن استرداد الألومنيوم وإعادة تدويره في نهاية فترة خدمة اللوحة |
لا يخلق السطح المنقوش امتصاصًا عاليًا للصوت في حد ذاته. يعتمد أداء الامتصاص على منطقة التثقيب المفتوحة، والنسيج الداعم، وكثافة العزل، وعمق التجويف، وطريقة التثبيت. يساعد هذا التمييز المهندسين المعماريين على تحديد نظام لوحة يبدو محكمًا مع تقديم نتائج صوتية قابلة للقياس.
البناء النموذجي
| طبقة | مادة مشتركة | وظيفة |
|---|---|---|
| وجه ديكور | 3003، 3004، 3105، أو 5052 الألومنيوم المنقوش | يوفر المظهر والمتانة ومقاومة التأثير |
| مجال الانثقاب | نمط دائري أو مربع أو فتحة أو ثقب صغير | ينشئ مسارًا صوتيًا عبر اللوحة |
| الصوف الصوتي | حجاب أسود من البوليستر أو الزجاج غير المنسوج | يمنع رؤية الألياف ويحسن التوحيد البصري |
| ممتص | الصوف المعدني، الصوف الصخري، الألياف الزجاجية، أو شعر PET | يحول الطاقة الصوتية إلى حرارة منخفضة المستوى |
| التجويف الخلفي | الفضاء الجوي خلف اللوحة | يحسن امتصاص الترددات المنخفضة والمتوسطة |
| نظام الدعم | مشبك مخفي، أو شبكة موضوعة، أو خطاف، أو إطار مثبت | يؤمن اللوحات ويوفر الوصول إلى الخدمة |
درجات المواد وظروف المزاج
| سبيكة | مزاج نموذجي | الخصائص | الاستخدام الموصى به |
|---|---|---|---|
| 1100 | ح14، ح16 | نقاء ألومنيوم عالي، قابلية تشكيل ممتازة | لوحات جدارية وسقفية داخلية مزخرفة |
| 3003 | H14، H16، H24 | مقاومة جيدة للتآكل واستجابة النقش | اللوحات الصوتية المعمارية العامة |
| 3004 | ح34 | قوة أعلى من 3003 | لوحات كبيرة الحجم وأنظمة الكاسيت المشكلة |
| 3105 | ح14، ح24 | توافق طلاء جيد وقوة معتدلة | أنظمة السقف والجدران المطلية |
| 5052 | ح32، ح34 | مقاومة أقوى للتآكل من الدرجة البحرية | المناطق الرطبة والنقل والبيئات الصعبة |
بالنسبة لمعظم المشاريع الداخلية، يوفر 3003-H14 أو 3105-H14 توازنًا فعالاً في جودة التشكيل، والتسطيح، ومقاومة التآكل، وأداء الطلاء. يُفضل 5052 عندما يكون التعرض للرطوبة أو مواد التنظيف الكيميائية أو المتطلبات الميكانيكية المرتفعة أكثر خطورة.
التركيب الكيميائي لسبائك الألواح المشتركة
القيم هي الحد الأقصى النموذجي أو النطاقات المحددة حسب نسبة الوزن. التوازن هو الألومنيوم.
| سبيكة | سي | الحديد | النحاس | من | ملغ | الزنك | عناصر أخرى |
|---|---|---|---|---|---|---|---|
| 1100 | سي + الحديد 0.95 كحد أقصى | سي + الحديد 0.95 كحد أقصى | 0.05-0.20 | 0.05 كحد أقصى | - | 0.10 كحد أقصى | 0.15 كحد أقصى |
| 3003 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.05-0.20 | 1.0-1.5 | - | 0.10 كحد أقصى | 0.15 كحد أقصى |
| 3004 | 0.30 كحد أقصى | 0.70 كحد أقصى | 0.25 كحد أقصى | 1.0-1.5 | 0.8-1.3 | 0.25 كحد أقصى | 0.15 كحد أقصى |
| 3105 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.30 كحد أقصى | 0.30-0.80 | 0.20-0.80 | 0.40 كحد أقصى | 0.15 كحد أقصى |
| 5052 | 0.25 كحد أقصى | 0.40 كحد أقصى | 0.10 كحد أقصى | 0.10 كحد أقصى | 2.2-2.8 | 0.10 كحد أقصى | 0.15 كحد أقصى |
المواصفات الفنية
| المعلمة | النطاق القياسي | القدرة المخصصة |
|---|---|---|
| سمك الألومنيوم | 0.50-1.50 ملم | 0.30-3.00 ملم حسب تصميم السبائك واللوحة |
| عرض اللوحة | 300-1,250 ملم | قطع لمتطلبات المشروع |
| طول اللوحة | 300-3000 ملم | تتوفر أطوال أطول لأنظمة التغذية بالملف |

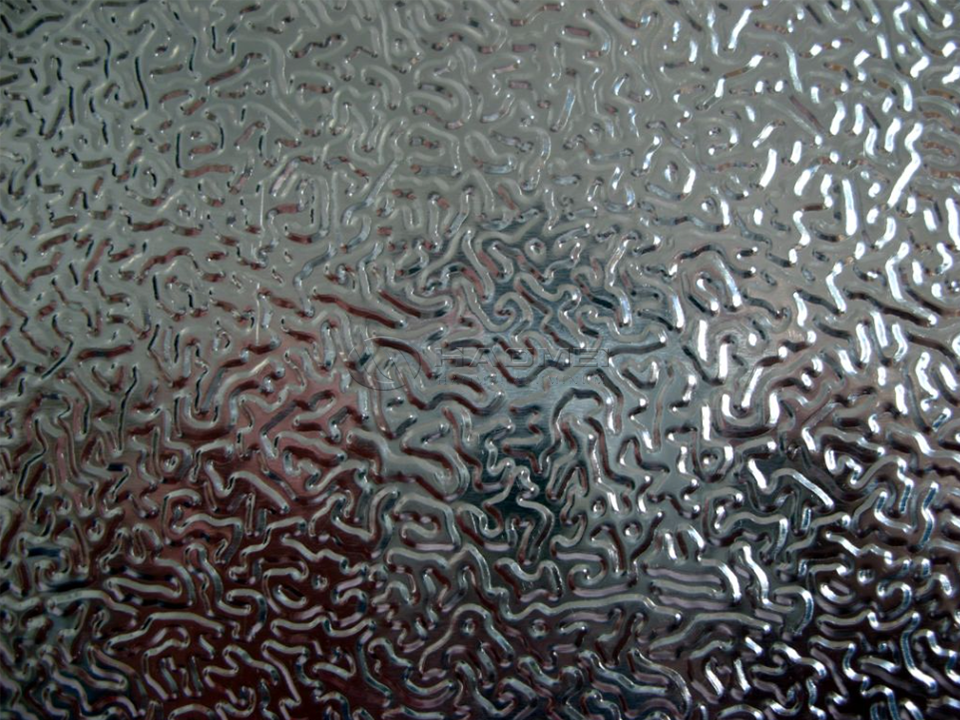

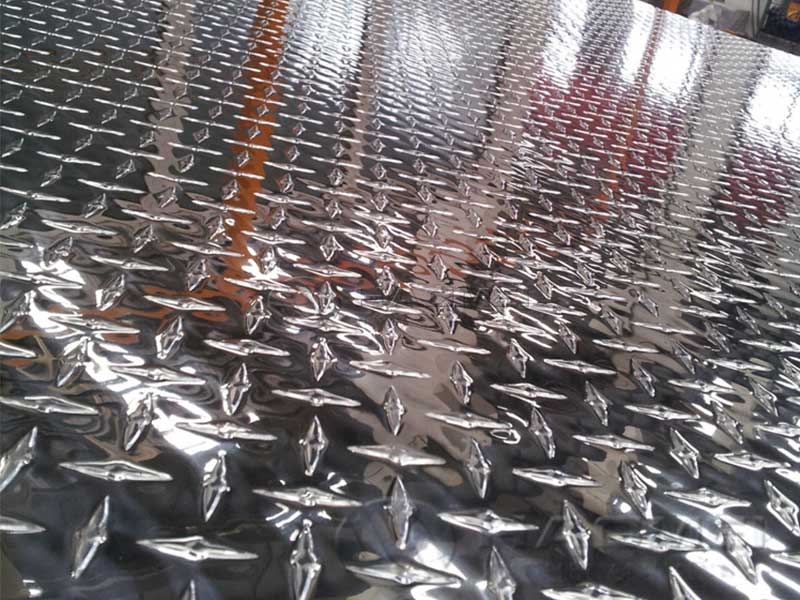

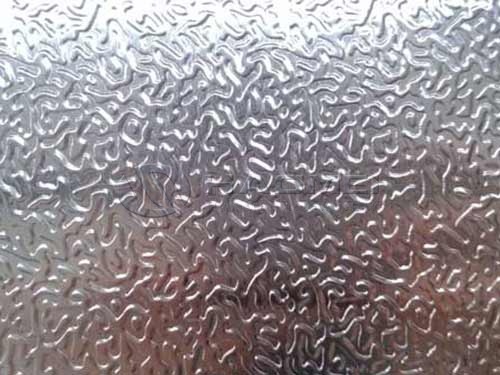

| نمط النقش | الجص، قشر البرتقال، الكتان الناعم، الماس، نسيج الأسطوانة المخصصة | تطوير النمط يخضع لجدوى الأدوات |
| قطر الثقب | 0.8-3.0 ملم | ثقب صغير أو هندسة ثقب مخصصة متاحة |
| منطقة مفتوحة | 8%-25% | مصممة لتحقيق التوازن بين الصوتيات والقوة والمظهر |
| طلاء | PE، PVDF، طلاء مسحوق، تشطيب مؤكسد | تشطيبات RAL مخصصة ومعدنية وخشبية وغير لامعة |
| دعم صوتي | الصوف الأسود، اللباد PET، الألياف الزجاجية، الصوف المعدني | تم اختياره لمتطلبات الحريق والصوت والهواء الداخلي |
| امتصاص الصوت | نرك 0.50-0.90 | يعتمد على الثقب والعزل وعمق التجويف |
| تصنيف الحرائق | يعتمد على النظام الكامل | ينبغي تقييم المواد والدعم كتجميع |
عوامل التصميم الصوتي
يمكن أن توفر اللوحة ذات المساحة المثقبة المفتوحة بنسبة 15% وبطانة من الصوف المعدني مقاس 25-50 مم امتصاصًا قويًا للترددات المتوسطة والعالية. عادةً ما تؤدي إضافة تجويف هواء خلفي يتراوح من 50 إلى 200 ملم إلى تحسين الاستجابة للترددات المنخفضة. يجب أن تستند قيم NRC أو alpha-w الفعلية إلى مجموعة اللوحة المكتملة ويتم التحقق منها من خلال طرق الاختبار ذات الصلة مثل ASTM C423 أو ISO 354.
يمكن أن يساعد النقش أيضًا في تشتيت الصوت المنعكس مقارنةً بسطح معدني أملس تمامًا. يظل دورها الرئيسي جماليًا ووقائيًا، بينما تحدد هندسة التثقيب وبنية الامتصاص التأثير الصوتي الأساسي.
التطبيقات المشتركة
| منطقة التطبيق | لماذا يناسب |
|---|---|
| أسقف المكاتب | يقلل من صدى الكلام مع الحفاظ على مظهر السقف المعدني الواضح |
| المطارات والمحطات | يتحمل حركة المرور العالية ودورات التنظيف وفترات الخدمة الطويلة |
| المدارس وقاعات المحاضرات | يدعم وضوح الكلام بشكل أكثر وضوحًا والصيانة الدائمة |
| المستشفيات والعيادات | يوفر أسطحًا قابلة للتنظيف بالمسح مع دعم صوتي مخفي |
| المطاعم والفنادق | يخفف من ضجيج الحشود مع إضافة نسيج زخرفي |
| القاعات والمسارح | يدعم صوتيات الغرفة التي يتم التحكم فيها والتشطيبات المعمارية المنسقة |
| حاويات الآلات | يساعد على تشكيل كسوة متينة حول أنظمة العزل للتحكم في الصوت |
| التصميم الداخلي للمركبات البحرية والمركبات | الوزن المنخفض ومقاومة التآكل تدعم تطبيقات الهاتف المحمول |
بالنسبة للمشاريع التي تتطلب وجهًا من الألومنيوم المحكم بدون ثقب صوتي، ورقة الألومنيوم منقوشة يمكن تحديدها كركيزة زخرفية للجدران والسقف وتغليف العزل واستخدامات التصنيع.
التصنيع والتركيب والرعاية
يمكن قطع ألواح الألمنيوم المنقوشة صوتيًا، وطيها، وتثقيبها، وتثبيتها، وتشكيلها باستخدام معدات الصفائح المعدنية القياسية. يوصى باستخدام طبقة واقية أثناء التصنيع لتقليل العلامات على الأسطح المطلية أو المؤكسدة. يجب إزالة حواف اللوحة، ويجب إبقاء الثقوب خالية من المواد المانعة للتسرب أو تراكم الطلاء الذي قد يقلل من تدفق الهواء الصوتي.
استخدم الألومنيوم أو الفولاذ المقاوم للصدأ أو أدوات التثبيت المعزولة المتوافقة للحد من التآكل الجلفاني. في المنشآت الرطبة، قم بحماية الحواف المقطوعة واختيار مواد الدعم المناسبة لبيئة المشروع. تتطلب الصيانة الروتينية عادةً قطعة قماش ناعمة وماء ومنظفًا معتدلًا محايدًا. يجب تجنب الوسادات الكاشطة والمنظفات القلوية القوية للحفاظ على التشطيبات المطلية.
توفر لوحة الألومنيوم المنقوشة صوتيًا سطحًا معماريًا متينًا وتصنيعًا مرنًا وإمكانات فعالة للتحكم في الصوت عند إقرانها بنظام التثقيب والامتصاص الصحيح.
