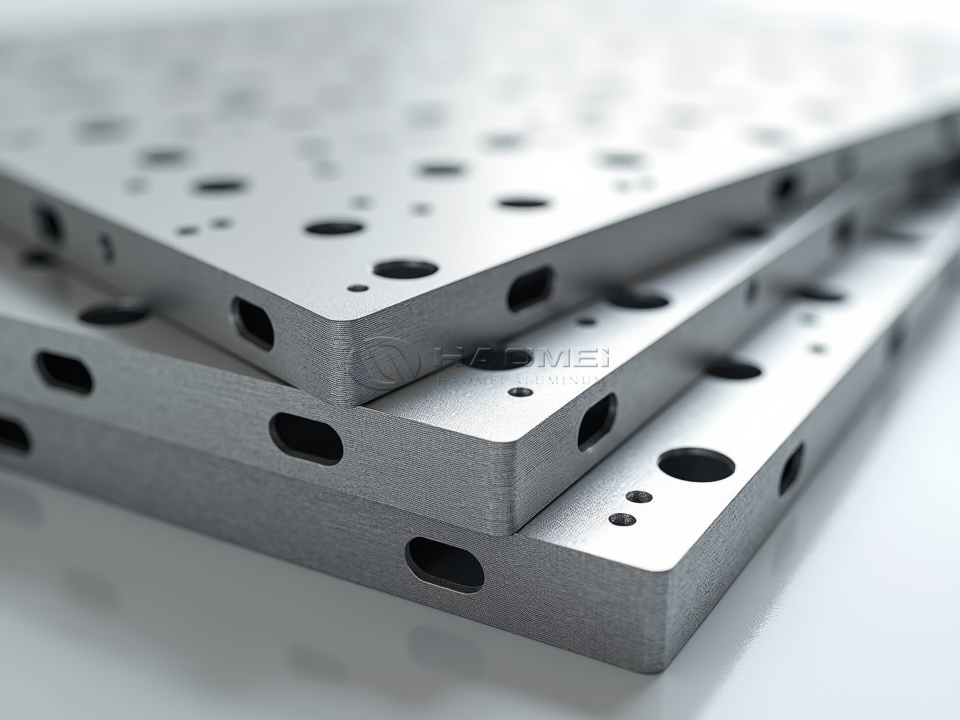

ورقة الألمنيوم المثقبة ذات الفتحة المتداخلة
إن صفائح الألمنيوم المثقبة ذات الفتحات المتداخلة هي أكثر من مجرد ألومنيوم مع ثقوب مثقوبة من خلالها. يخلق ترتيب الفتحات الدائرية الأوفست توازنًا عالي الكفاءة بين المنطقة المفتوحة وقوة المعدن المتبقية. بالمقارنة مع تخطيطات الفتحات ذات الخطوط المستقيمة، فإن النمط المتدرج يوزع المواد بشكل أكثر توازنًا، مما يسمح للورقة بتمرير الهواء أو الضوء أو الصوت أو السائل مع الحفاظ على الاستمرارية الهيكلية التي يمكن الاعتماد عليها.
وهذا يجعل الثقب المتدرج خيارًا عمليًا عندما يتعين على لوحة واحدة أداء عدة وظائف في وقت واحد. يمكنه تهوية المعدات، أو إخفاء الأنظمة الميكانيكية، أو دعم الامتصاص الصوتي، أو حجب ضوء الشمس، أو حماية المرشحات، أو إنشاء سطح معماري محسن. في العديد من المشاريع، لا يكون نمط التثقيب مجرد ديكور؛ إنه الجزء العامل من التصميم.
لماذا يعمل النمط المتداخل بشكل مختلف
في ترتيب متدرج، يتم إزاحة مركز كل ثقب دائري عن الفتحات الموجودة في الصف المجاور. يتبع النمط عادةً تخطيطًا بزاوية 60 درجة، يشبه الشبكة المثلثة. تخلق هذه الهندسة عددًا أكبر من الفتحات داخل نفس مساحة السطح مقارنةً بنمط الصف المستقيم المماثل مع قطر الثقب ودرجة الميل المتساوية.
والنتيجة العملية هي زيادة المساحة المفتوحة دون إضعاف الورقة بشكل مفرط. بالنسبة لشبكات التهوية والواجهات الصوتية وواقيات الترشيح، غالبًا ما تكون هذه الكفاءة أكثر قيمة من المظهر المرئي وحده.
بالنسبة للثقوب المستديرة ذات النمط المتدرج القياسي، يمكن حساب المساحة المفتوحة التقريبية على النحو التالي:
المساحة المفتوحة (%) = 0.907 × (D / P)² × 100
أين د هو قطر الثقب و ص هو الملعب من المركز إلى المركز. على سبيل المثال، توفر فتحة مقاس 5 مم على خطوة متداخلة مقاس 8 مم مساحة مفتوحة بنسبة 35.4% تقريبًا. تؤدي زيادة حجم الثقب إلى زيادة تدفق الهواء والرؤية، ولكنها تقلل من الجسر المعدني المتبقي بين الثقوب. تعمل زيادة درجة الصوت على تحسين الصلابة ولكنها تقلل من حرية المرور.
هذه العلاقة تحول الورقة إلى سطح ضبط. يمكن للمصمم ضبط قطر الثقب، والميل، وسمك الصفائح، والسبائك، والتشطيب وفقًا للسلوك المطلوب في الخدمة.
الوظائف التي تبدأ بهندسة الثقب
الوظيفة الأولى هي إدارة تدفق الهواء. تعمل الثقوب المتداخلة على إنشاء العديد من مسارات الهواء الموزعة بالتساوي، مما يقلل من مناطق الضغط المركزة في أغطية التهوية، وشبكات عودة نظام التدفئة والتهوية وتكييف الهواء (HVAC)، والخزائن الإلكترونية، ومرفقات المولدات، وواقيات الآلات. يجب اختيار المنطقة المفتوحة وفقًا لتدفق الهواء المطلوب وضغط المروحة وحدود الضوضاء والتعرض للتلوث.
الأداء الصوتي هو وظيفة رئيسية أخرى. عندما يتم وضع ورقة ألومنيوم مثقبة بفتحة متداخلة أمام الصوف المعدني أو الألياف الزجاجية أو دعامة صوتية، تمر الموجات الصوتية عبر الثقوب ويتم امتصاصها بواسطة الطبقة العازلة. حجم الثقب، ونسبة الثقب، وعمق الدعم، وطبقة القماش كلها تؤثر على امتصاص الصوت. يمكن للثقوب الأصغر حجمًا وعمق التجويف المتحكم فيه أن يدعم الأنظمة الصوتية المضبوطة، بينما تفضل المناطق المفتوحة الأكبر بشكل عام نقل الصوت على نطاق واسع إلى جهاز الامتصاص.

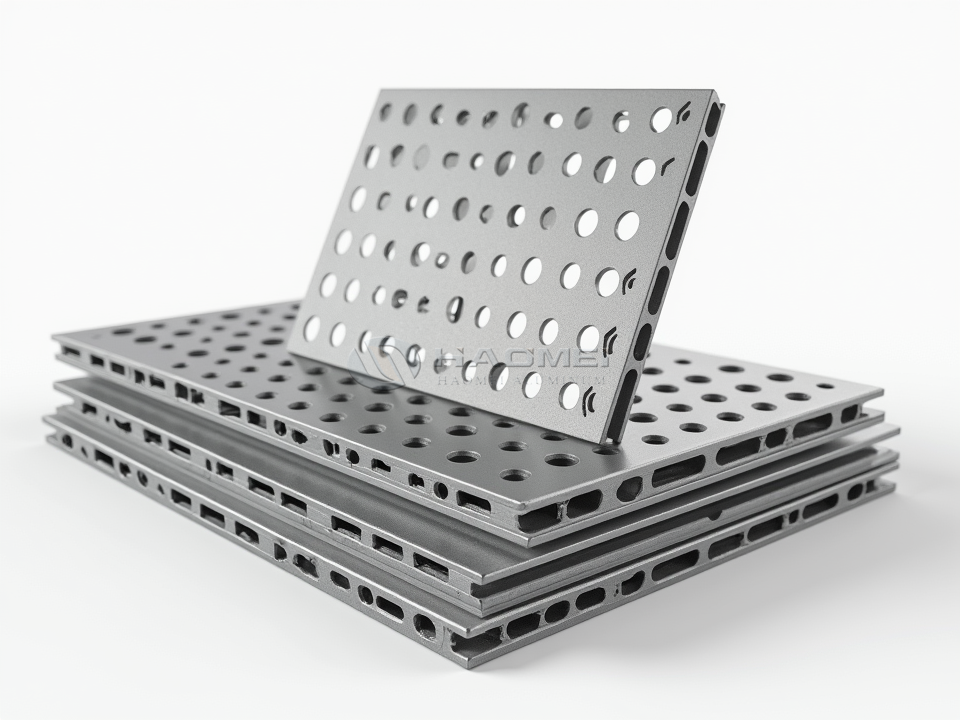

بالنسبة للغربلة والتظليل، تعمل المادة كمرشح بصري. يمكن أن يقلل من وهج الشمس ويوفر الخصوصية مع الحفاظ على ضوء النهار والرؤية الخارجية. يمكن للوحة الواجهة ذات المساحة المفتوحة المعتدلة أن تجعل المبنى يبدو أخف وزنًا من ألواح الكسوة الصلبة، بينما تسمح أيضًا بحركة الهواء الطبيعي خلف الجلد.
في معدات الترشيح والفصل، تعمل الورقة كوسيط دعم متين بدلاً من طبقة الترشيح النهائية. إنه يدعم الشبكة أو قماش الترشيح أو أسرة الكربون المنشط أو الوسائط الأخرى في أنظمة معالجة السوائل والهواء. يوفر سطح الألومنيوم المثقوب مقاومة للتآكل مع وزن منخفض، خاصة عندما تكون السبائك والتشطيب متطابقين مع البيئة.
بالنسبة للمشاريع التي تحتاج إلى خيارات أنماط مختلفة، أ ورقة الألمنيوم المثقبة ذات الفتحة المستديرة يمكن تحديدها باستخدام خطوة متداخلة، أو خطوة مستقيمة، أو هوامش مخصصة، أو أبعاد لوحة مخصصة.
معلمات المنتج المشتركة
عادةً ما يتم إنتاج صفائح الألمنيوم المثقبة ذات الفتحات المتداخلة من ملف أو لوحة، ثم يتم تثقيبها باستخدام أداة ضغط، أو آلة تثقيب CNC، أو عملية ليزر لأنماط متخصصة. يعتبر التثقيب بالضغط فعالاً في الإنتاج المتكرر، بينما توفر المعالجة باستخدام الحاسب الآلي المرونة للحدود المخصصة، وفتحات التركيب، ومناطق التثقيب المختلطة.
| المعلمة | النطاق النموذجي أو الخيار |
|---|---|
| سمك المادة الأساسية | 0.5 ملم إلى 6.0 ملم، مع توفر مقاييس أثقل بالاتفاق |
| قطر الثقب | 1.0 ملم إلى 30 ملم أو حسب الطلب |
| نمط الثقب | فتحات مستديرة متداخلة بزاوية 60 درجة |
| يقذف | عادة ما يكون قطر الثقب من 1.5 إلى 3 أضعاف، حسب احتياجات القوة |
| منطقة مفتوحة | حوالي 15% إلى 65%، اعتماداً على نسبة D/P |
| عرض الورقة | ما يصل إلى 1500 ملم متاح بشكل شائع |
| طول الورقة | يتوفر بشكل شائع 2000 مم إلى 6000 مم، أو طول القطع المخصص |
| هامش الحافة | حدود غير مثقبة متاحة للتأطير أو الانحناء أو التثبيت |
| خيارات السطح | تشطيب مطحنة، مصقول، مؤكسد، مطلي بالمسحوق، مطلي بـ PVDF، مطلي |
ويسمى المعدن المتبقي بين الثقوب بالويب. يؤثر عرض الويب على سلامة التشكيل وسعة التحميل ومقاومة التشوه. بالنسبة للمنتجات المثقوبة، يجب أن يتجنب التصميم العملي وجود شبكة ضيقة جدًا بالنسبة لسمك الورقة ودرجة حرارة السبائك. يمكن أن تقبل المواد الرقيقة أنماطًا أكثر إحكامًا، بينما قد تتطلب الألواح السميكة أو الصلبة درجة أكبر وتحكمًا أقوى في الأدوات.
اختيار السبائك والمزاج
يجب أن يبدأ اختيار السبائك ببيئة التشغيل بدلاً من المظهر وحده. توفر درجات الألومنيوم النقي قابلية تشكيل ممتازة ومقاومة للتآكل. توفر سبائك الألومنيوم والمنغنيز قوة محسنة للتصنيع العام. تُفضل سبائك الألومنيوم والمغنيسيوم في حالة وجود الرطوبة أو التعرض البحري أو الطلب الميكانيكي العالي.
| سبيكة | المزاج المشترك | خصائص الأداء | الاستخدامات النموذجية |
|---|---|---|---|
| 1050 | يا، H14، H24 | محتوى عالي من الألومنيوم، تشكيل ممتاز ومقاومة للتآكل | الألواح الداخلية والمصابيح والشاشات الزخرفية |
| 1060 | يا، H14، H24 | الموصلية الجيدة، واللكم السهل والانحناء | أغطية التهوية، واللافتات، ولوحات المعدات |
| 3003 | H14، H24، H32 | قوة أفضل من سلسلة 1xxx، قابلية تشغيل جيدة | ألواح السقف، الأنظمة الصوتية، حراس الآلة |
| 3105 | ح14، ح24 | استجابة طلاء جيدة وقوة معتدلة | واجهة مطلية وألواح باطن |
| 5052 | ح32، ح34 | مقاومة قوية للتآكل وقوة أعلى | الحواجز البحرية، قطع النقل، العبوات الخارجية |
يؤثر المزاج على جودة التثقيب والتصنيع اللاحق. المزاج ناعم ومناسب للانحناء العميق، ولكنه قد يكون أكثر عرضة لعلامات التعامل. توفر درجات الحرارة H14 وH24 حلاً وسطًا مفيدًا بين القابلية للتشكيل والصلابة. يمكن أن تعمل H32 أو H34 في 5052 على تحسين متانة اللوحة، على الرغم من أن المواد الأكثر صلابة تتطلب خلوصًا مناسبًا للتثقيب لتقليل نتوءات وإجهاد الحواف.
التركيب الكيميائي النموذجي
تحدد الخواص الكيميائية للسبائك المختارة سلوك التآكل، واستجابة القوة، وقابلية اللحام، وأداء التشكيل. يتم عرض القيم كنطاقات النسبة المئوية للكتلة أو القيم القصوى ويجب تأكيدها وفقًا لمواصفات المادة المعمول بها.
| سبيكة | و | الحديد | النحاس | من | ملغ | كر | الزنك | آل |
|---|---|---|---|---|---|---|---|---|
| 1050 | 0.25 كحد أقصى | 0.40 كحد أقصى | 0.05 كحد أقصى | 0.05 كحد أقصى | 0.05 كحد أقصى | - | 0.07 كحد أقصى | 99.50 دقيقة |
| 1060 | 0.25 كحد أقصى | 0.35 كحد أقصى | 0.05 كحد أقصى | 0.03 كحد أقصى | 0.03 كحد أقصى | - | 0.05 كحد أقصى | 99.60 دقيقة |
| 3003 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.05-0.20 | 1.0-1.5 | - | - | 0.10 كحد أقصى | توازن |
| 3105 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.30 كحد أقصى | 0.30-0.80 | 0.20-0.80 | 0.20 كحد أقصى | 0.40 كحد أقصى | توازن |
| 5052 | 0.25 كحد أقصى | 0.40 كحد أقصى | 0.10 كحد أقصى | 0.10 كحد أقصى | 2.2-2.8 | 0.15-0.35 | 0.10 كحد أقصى | توازن |
المعايير والتفتيش وتفاصيل التصنيع
يمكن توفير صفائح الألمنيوم الأساسية وفقًا للمواصفة ASTM B209، EN 485 للمتطلبات الميكانيكية والأبعاد، EN 573 للتركيب الكيميائي، و EN 515 لتعيين الحرارة. يجب تحديد نمط الثقب، وتحمل الثقب، وهامش الحافة، والتسطيح، واتجاه الأزيز، وحالة السطح في مواصفات الشراء. يمكن أيضًا الرجوع إلى DIN 24041 عند تطبيق متطلبات نمط الصفائح المثقبة.
يتضمن الفحص عادةً سمك الورقة، وقطر الثقب، ودرجة الميل، وحساب المساحة المفتوحة، والقياس القطري، والتسطيح، وحالة الثقب، والتصاق الطلاء، وجودة السطح المرئي. بالنسبة لأعمال الواجهة المرئية، تأكد من جانب العرض واتجاه التثقيب واتجاه اللوحة وتنوع الألوان المسموح به قبل الإنتاج.
أ لوحة الألومنيوم المثقبة يمكن أيضًا طي الثقوب المتداخلة أو تأطيرها أو تثبيتها أو لحامها أو تركيبها على هيكل داعم. عندما يكون الانحناء مطلوبًا، اترك هامشًا ثابتًا كافيًا بالقرب من خط الانحناء. يمكن أن تؤدي الثقوب القريبة جدًا من الطية إلى تشويه شكل الثقب وتقليل ثبات الحافة.
تنجح صفائح الألمنيوم المثقبة ذات الفتحات المتداخلة لأنها تجعل المساحة الفارغة منتجة. تعمل فتحاتها على تنظيم التدفق وامتصاص الصوت وتشكيل الضوء وتقليل الوزن وإنشاء سطح يظل هادفًا من الناحية الفنية لفترة طويلة بعد التثبيت.
