لوحة المدقق الألومنيوم سطح السفينة البحرية
السطح البحري ليس مجرد سطح للمشي. إنها منطقة عمل معرضة للرذاذ والزيت وبقايا الصيد ومياه الأمطار والاهتزازات ونقل البضائع وحركة السير المستمرة. تم تصميم لوحة المدقق المصنوعة من الألومنيوم على سطح السفينة البحرية لهذه البيئة الصعبة من خلال الجمع بين قاعدة من سبائك الألومنيوم المقاومة للتآكل ونمط مداس مرتفع يساعد على تحسين الجر.
على عكس الورقة المسطحة، تؤدي لوحة المدقق وظيفتين في نفس الوقت. تعمل ركيزة الألومنيوم على تقليل الوزن الهيكلي، بينما يخلق السطح المنقوش نقاط اتصال بين الأحذية والسطح. وهذا يجعلها مادة عملية لأسطح القوارب، والممرات، وأرضيات غرفة المحرك، وزوارق العمل، ومنحدرات العبارات، ومنصات الوصول إلى الرصيف، ومناطق الخدمة البحرية، وأغطية المعدات.
مادة سطحية تعمل مع الماء وليس ضده
ينبغي النظر إلى النمط المرتفع للوحة المدقق المصنوعة من الألومنيوم البحري على أنه أداة مساعدة للصرف والحركة، وليس مجرد لمسة نهائية زخرفية. يمكن أن يتحرك الماء عبر القنوات المنخفضة المحيطة بالقضبان المرتفعة، مما يقلل من الطبقة الرطبة الواسعة والمستمرة التي غالبًا ما تجعل الأرضيات الناعمة زلقة. يمنح النمط أيضًا الأحذية والعجلات ومعدات المناولة المزيد من نقاط الاتصال الصغيرة.

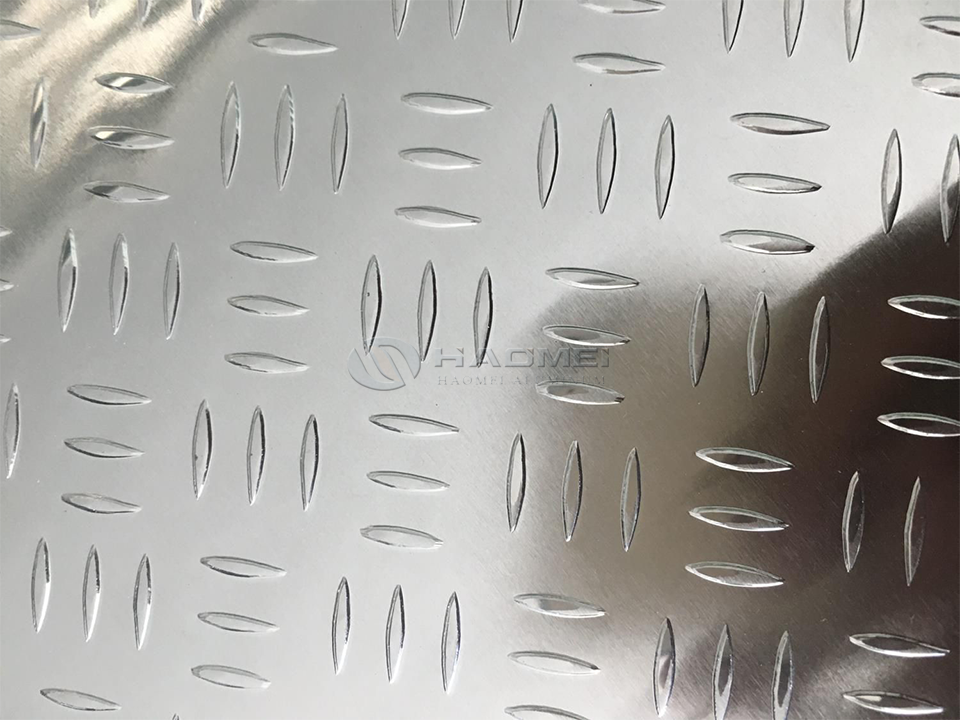

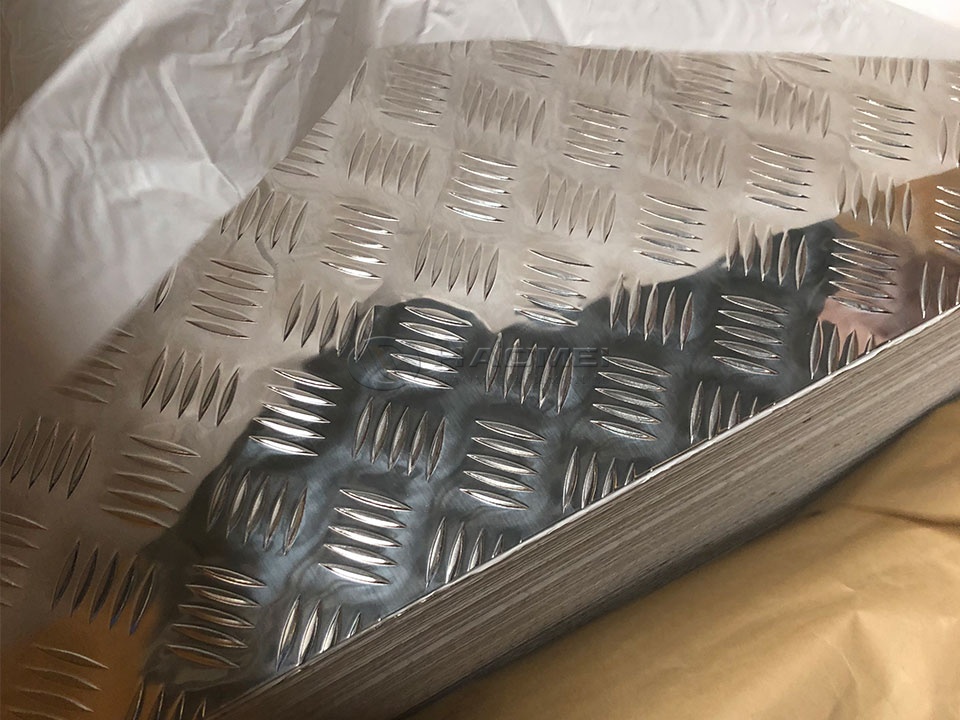

بالنسبة للبناء البحري، يتم اختيار الأنماط ذات الخمسة أشرطة والماس بشكل شائع. أ لوحة مداس من الألومنيوم بخمسة أشرطة يوفر أضلاع قبضة اتجاهية متكررة مشهورة في الممرات ودرجات المقصورة وأرضيات القوارب. غالبًا ما يتم اختيار أنماط الماس حيث يُفضل المظهر الصناعي الأكثر عدوانية والجر متعدد الاتجاهات.
الهندسة المنقوشة لا تحل محل التصميم الجيد للسطح. لا تزال منحدرات الصرف، والطبقات الملحومة، وتفاصيل الختم، والوصول إلى التنظيف تحدد ما إذا كان السطح سيظل آمنًا بمرور الوقت. ومع ذلك، فإن لوحة الألومنيوم تمنح هذه الأنظمة سطحًا أكثر متانة ومضاد للانزلاق من الأرضيات الفولاذية المطلية أو الخشب الرقائقي غير المعالج في العديد من البيئات البحرية.
السبائك المختارة لخدمة المياه المالحة
عادةً ما يتم إنتاج لوحة فحص الألمنيوم ذات السطح البحري من سبائك الألومنيوم والمغنيسيوم من سلسلة 5xxx. يعمل المغنيسيوم على تقوية المادة مع دعم المقاومة القوية للأجواء البحرية والتعرض لمياه البحر. تعتمد أفضل سبيكة على التحميل وطريقة التصنيع والسمك المطلوب وظروف تشغيل السفينة.
تُستخدم لوحة المدقق المصنوعة من الألومنيوم 5052 على نطاق واسع في الأسطح البحرية متوسطة التحمل والقوارب الصغيرة والمناطق الرطبة الداخلية والخزائن والممرات وأغطية الوصول. إنها تتمتع بقابلية تشكيل جيدة ومقاومة للتآكل، مما يجعلها توازنًا عمليًا بين التكلفة والأداء.
يُفضل الألومنيوم 5083 للبيئات الأكثر تطلبًا، بما في ذلك الأسطح ذات الحمولة العالية، وسفن الدوريات، ومنصات المعدات البحرية، وقوارب الصيد التجارية، والهياكل المعرضة للتعرض الشديد للمياه المالحة. إنه يوفر قوة أعلى من 5052 وهو مناسب تمامًا للهياكل البحرية الملحومة عند تحديد درجة الحرارة المناسبة.
تعتبر لوحة المدقق المصنوعة من الألومنيوم 5754 خيارًا قويًا آخر للأرضيات البحرية. إنه يوفر مقاومة قوية للتآكل، وقابلية تشكيل جيدة، وأداء يمكن الاعتماد عليه في تطبيقات النقل والسفن حيث تكون القوة المتوسطة كافية.
| سبيكة | سي٪ ماكس | الحديد٪ ماكس | النحاس٪ ماكس | من % | ملغ ٪ | نسبة الكروم | الزنك٪ ماكس | الميزة البحرية الرئيسية |
|---|---|---|---|---|---|---|---|---|
| 5052 | 0.25 | 0.40 | 0.10 | 0.10 كحد أقصى | 2.2-2.8 | 0.15-0.35 | 0.10 | مقاومة جيدة للتآكل والقدرة على التشكيل |
| 5754 | 0.40 | 0.40 | 0.10 | 0.00-0.50 | 2.6-3.6 | 0.30 كحد أقصى | 0.20 | مقاومة متوازنة للتآكل البحري وقابلية التشغيل |
| 5083 | 0.40 | 0.40 | 0.10 | 0.40-1.00 | 4.0-4.9 | 0.05-0.25 | 0.25 | قوة أعلى للخدمة البحرية الصعبة |
الميزان مصنوع من الألومنيوم، مع التحكم في الشوائب البسيطة وفقًا لمعايير المواد المطبقة. يجب التأكد من التركيب الكيميائي من خلال شهادة اختبار المطحنة، خاصة عندما يتم لحام اللوحة في هيكل أو بنية فوقية أو مجموعة سطح يتم التحكم فيها من خلال الفئة.
المزاج مهم بقدر أهمية السبائك
يصف المزاج كيفية تصلب الألومنيوم أو تثبيته بعد المعالجة. يعد اختيار الحالة المزاجية الصحيحة أمرًا مهمًا لأن لوحة السطح يجب أن تقاوم الانبعاج والتآكل بينما تظل قابلة للتطبيق أثناء التصنيع.
يتم توفير H114 بشكل شائع للوحة المداس لأنها تمثل حالة صفائح منقوشة ذات قوة وقابلية تشكيل مناسبة لاستخدام الأرضيات. يتم اختيار H32 بشكل متكرر للوحة المدقق 5052 حيث يلزم تصلب الضغط المعتدل. بالنسبة للوحات البحرية 5083، غالبًا ما يتم استخدام H111 عند الحاجة إلى التشكيل واللحام، بينما يوفر H321 حالة أكثر استقرارًا وصلابة للتطبيقات ذات القوة الأعلى.
يمكن للمزاج القاسي أن يقاوم المسافة البادئة للسطح بشكل أفضل من الأدوات والعربات والمعدات المسقطة. ومع ذلك، فإن الصلابة المفرطة قد تجعل الانحناء والتشكيل أقل تسامحًا. بالنسبة للألواح السطحية المصنعة، يجب أن يأخذ الاختيار النهائي بعين الاعتبار نصف قطر الانحناء، وتخطيط اللحام، وتباعد الدعم، وحمل النقطة المتوقعة.
المعلمات المشتركة لمشاريع السطح البحري
تتوفر لوحة المدقق المصنوعة من الألومنيوم على سطح السفينة البحرية في عدة نطاقات عملية. تختلف قدرة التوريد الفعلية حسب السبائك والنمط ومعدات المطاحن.
| المعلمة | النطاق النموذجي أو الخيار |
|---|---|
| سمك المعدن الأساسي | 1.5 مم إلى 6.0 مم لتطبيقات السطح العامة |
| سمك للخدمة الشاقة | 6.0 مم إلى 10.0 مم أو أكثر لمناطق تحميل المنصات والمركبات |
| العرض | 1000 مم، 1220 مم، 1250 مم، 1500 مم، أو عروض مخصصة |
| الطول | لفائف أو صفائح قياسية أو ألواح مقطوعة حسب الطول |
| أنواع الأنماط | خمسة أشرطة، ألماس، شريطين، ثلاثة أشرطة، نمط العدس |
| السطح | لمسة نهائية من المطحنة، لمسة نهائية لامعة، طبقة واقية مؤكسدة ومغلفة |
| الكثافة | حوالي 2.66-2.68 جم/سم3 للسبائك 5xxx |
عند مقارنة لوحة الألومنيوم مع لوحة المداس الفولاذية، غالبًا ما يكون الوزن هو العامل الحاسم. يزن الألومنيوم ما يقرب من ثلث وزن الكربون الصلب بنفس الحجم. يمكن أن يؤدي ذلك إلى تقليل إزاحة السفينة، وتسهيل التثبيت اليدوي، والمساعدة في الحفاظ على سعة الحمولة. لا يزال يتعين مطابقة السُمك مع هيكل الامتداد والدعم لأن الألومنيوم يحتوي على معامل مرونة أقل من الفولاذ.
المعايير وتوقعات التفتيش
يتم تصنيع لوحة المدقق المصنوعة من الألومنيوم على سطح السفينة بشكل شائع وفقًا للمواصفة ASTM B209 لألواح وألواح الألومنيوم وسبائك الألومنيوم. قد تشير المشاريع الأوروبية إلى EN 485-2 للخواص الميكانيكية و EN 1386 لمتطلبات ألواح مداس الألمنيوم. يجب الاتفاق على أبعاد المواد وتحمل السُمك والتسطيح وجودة السطح والتركيب الكيميائي والخواص الميكانيكية قبل الإنتاج.
بالنسبة لبناء السفن، قد يحتاج منتج الألومنيوم نفسه أيضًا إلى التوافق مع متطلبات جمعيات التصنيف مثل DNV أو ABS أو Lloyd's Register أو Bureau Veritas. موافقة الفئة خاصة بالمشروع. ولا ينبغي افتراض ذلك لمجرد وصف السبيكة بأنها من الدرجة البحرية.
يتضمن الفحص عادةً التحقق من السبائك، وتأكيد الحالة المزاجية، وقياس السُمك، ومظهر نمط المداس، ونظافة السطح، ومراجعة شهادة اختبار المطحنة. بالنسبة لمناطق السطح المرئية، يمكن للعملاء أيضًا تحديد حدود الخدش، والفيلم الواقي، وحالة الحافة، والتنوع المسموح به في اتجاه النمط.
تفاصيل التثبيت التي تحافظ على مقاومة التآكل
تعمل لوحة فحص الألومنيوم بشكل أفضل عند تركيبها مع وضع التحكم في التآكل في الاعتبار. تجنب الاتصال المباشر طويل الأمد بالفولاذ الكربوني العاري أو النحاس أو أي معادن مختلفة أخرى في الأماكن الرطبة. استخدم الأشرطة العازلة، أو الحشيات غير الموصلة، أو المواد المانعة للتسرب المتوافقة، أو المثبتات المطلية عند الضرورة للحد من التآكل الجلفاني.
يجب أن يظل الصرف مفتوحًا. يمكن أن تتراكم الأوساخ وبلورات الملح وقشور الأسماك والرطوبة المحتبسة في التجاويف حول القضبان المرتفعة إذا تم إهمال التنظيف. يساعد الغسيل الروتيني بالماء العذب ومنظف معتدل على الاحتفاظ بطبقة أكسيد الألومنيوم الطبيعية التي تحمي السطح.
بالنسبة للأسطح الملحومة، يجب اختيار سبائك الحشو من سلسلة 5xxx وإجراءات اللحام المؤهلة وفقًا للسبائك الأساسية ورمز التصميم. تغير الحرارة الناتجة عن اللحام خصائص المنطقة المتأثرة بالحرارة، لذلك لا ينبغي للمصممين أن يفترضوا أن قوة الحرارة الأصلية تستمر خلال كل منطقة ملحومة.
لوحة المدقق المصنوعة من الألومنيوم على سطح السفينة البحرية هي سطح عملي تم تصميمه حول حركة السفينة الحقيقية. من خلال السبائك المناسبة، والمزاج، والسمك، ونمط المداس، وطريقة التثبيت، فإنها توفر قوة جر متينة، ومقاومة للتآكل، ووزنًا منخفضًا، وصيانة فعالة للأرضيات البحرية التي يجب أن تتم كل يوم.
