ظلة لوحة الألومنيوم مثقبة
إن لوح الألمنيوم المثقوب لمظلة الشمس هو أكثر من مجرد شاشة زخرفية مثبتة أمام الزجاج. إنه مرشح ضوء النهار محسوب بعناية. من خلال التحكم في حجم الثقب، والمنطقة المفتوحة، وعمق اللوحة، والاتجاه، والتشطيب، يمكن للوحة تقليل اكتساب الطاقة الشمسية المباشرة مع الحفاظ على المناظر الخارجية، والتهوية، والطابع المعماري.
وهذا يجعل الألومنيوم المثقوب مناسبًا بشكل خاص للجدران الساترة، وهياكل مواقف السيارات، والمداخل التجارية، والشرفات، وواجهات المطارات، ومحطات العبور، والمباني الواقعة في المناخات الحارة أو شديدة الوهج. على عكس فتحات التهوية الصلبة، تخلق اللوحة المثقبة نمط ظل أكثر نعومة يتغير مع الشمس. تصبح الواجهة نشطة خلال النهار دون الاعتماد على الأجزاء المتحركة.
يبدأ الأداء بنمط الثقب
نمط الثقب المرئي له تأثير مباشر على كفاءة التظليل. يمكن للثقوب المستديرة الصغيرة ذات المساحة المفتوحة المعتدلة أن تحد من الوهج وتخلق خصوصية بصرية. تعمل الثقوب الأكبر على تحسين الشفافية وتدفق الهواء ولكنها تسمح بمرور المزيد من ضوء الشمس. يمكن محاذاة الثقوب المشقوقة أفقيًا أو رأسيًا للاستجابة لمسار الشمس واتجاه رؤية الركاب.

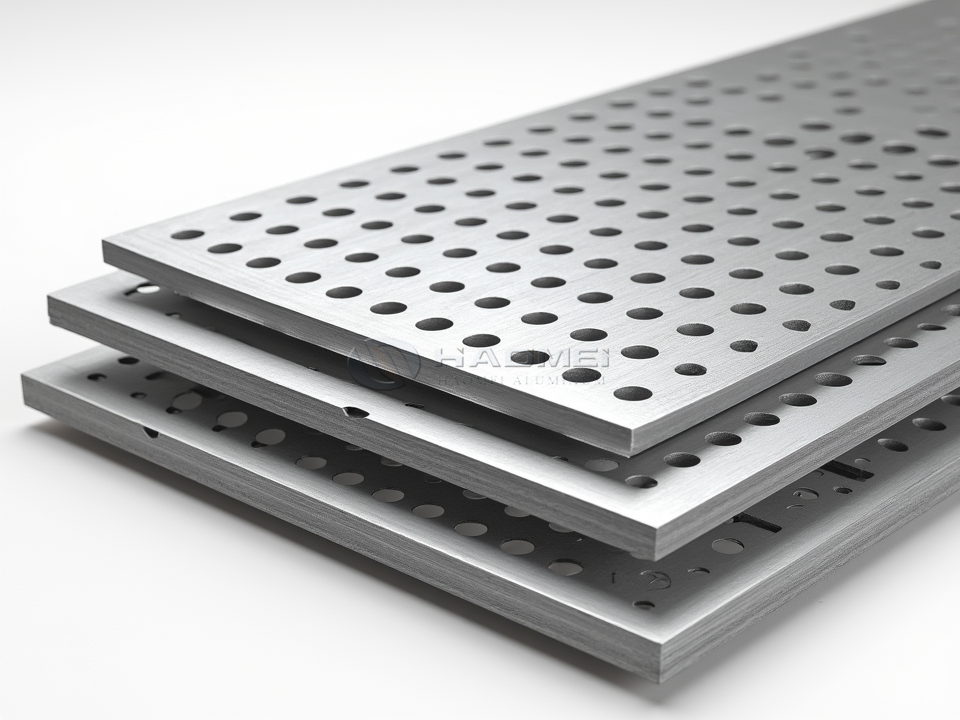

أ ورقة الألمنيوم المثقبة ذات الفتحة المستديرة غالبًا ما يتم اختياره لواجهات المكاتب لأن هندسته المتكررة تنتج تأثيرًا بصريًا هادئًا من المسافات القريبة والبعيدة. بالنسبة للمشاريع التي تسعى إلى الحصول على مظهر اتجاهي أقوى، يمكن للفتحات ذات الشقوق إطالة المبنى بصريًا مع المساعدة في التحكم في ضوء الشمس المنخفض في الصباح أو بعد الظهر.
يتم التعبير عن المساحة المفتوحة عمومًا كنسبة مئوية من إجمالي سطح اللوحة. بالنسبة للثقوب المستديرة المتداخلة، يمكن تقديرها باستخدام هذه الصيغة:
المساحة المفتوحة (%) = 90.69 × d² / p²
في هذه المعادلة،دهو قطر الثقب وصهي خطوة الحفرة، باستخدام نفس الوحدة لكلا القيمتين. عادةً ما تكون اللوحة ذات المساحة المفتوحة بنسبة 30% إلى 45% مناسبة لتطبيقات مظلات الشمس. توفر المنطقة المفتوحة السفلية ظلًا أكثر كثافة وخصوصية أكبر. تعمل المنطقة المفتوحة المرتفعة على تحسين الرؤية والتهوية ولكنها قد تتطلب أقواسًا أعمق أو طبقة تظليل ثانية لتحقيق نفس التحكم في الطاقة الشمسية.
معلمات المنتج النموذجية
| غرض | نطاق المواصفات المشتركة |
|---|---|
| المادة الأساسية | ورقة الألومنيوم أو لوحة الألومنيوم |
| سبيكة | 1100، 3003، 3004، 5005، 5052 |
| حِدّة | H14، H24، H32، H34، H36 |
| سمك قبل ثقب | 1.0 ملم إلى 5.0 ملم |
| سمك الواجهة المشتركة | 1.5 ملم إلى 3.0 ملم |
| عرض اللوحة | يصل إلى 1500 ملم، ويخضع للتصميم والمعدات |
| طول اللوحة | ما يصل إلى 6000 ملم أو حجم ملفق خاص بالمشروع |
| شكل الثقب | نمط مخصص دائري، مربع، مشقوق، سداسي، زخرفي |
| قطر الثقب | 1.0 ملم إلى 30 ملم أو حسب الطلب |
| منطقة مفتوحة | حوالي 15% إلى 60% |
| الانتهاء من السطح | تشطيب مطحنة، طلاء PVDF، طلاء مسحوق، أنودة، نقل حبيبات الخشب |
| تلفيق | التخريم، القطع بالليزر، الثني، اللحام، التأطير، تشكيل الكاسيت |
يجب تقييم السماكة المحددة بعد التثقيب، وليس قبله فقط. تعمل الثقوب على إزالة المواد وتقليل الصلابة. سوف تتصرف الورقة مقاس 2.0 مم بمساحة مفتوحة بنسبة 45% بشكل مختلف عن الورقة الصلبة مقاس 2.0 مم. قد تحتاج الألواح الكبيرة إلى طيات إرجاع، أو حواف مطوية، أو أضلاع تقوية، أو إطارات ملحومة، أو هيكل كاسيت للتحكم في الانحراف تحت ضغط الرياح.
اختيار السبائك والمزاج للمظلات الشمسية الخارجية
يتم تحديد أفضل سبيكة حسب شكل اللوحة، والتعرض للتآكل، ونظام الطلاء، والقوة المطلوبة. بالنسبة للألواح المثقبة المسطحة أو المشكلة بلطف، يتم استخدام 3003 H14 و3003 H24 على نطاق واسع لأنها تجمع بين قابلية التشكيل الجيدة ومقاومة التآكل التي يمكن الاعتماد عليها. إنها اختيارات عملية لشاشات الواجهة المطلية بالمسحوق أو المطلية بـ PVDF.
يُفضل 5052 H32 عندما يحتاج المشروع إلى قوة أعلى، أو مقاومة أفضل في البيئات الساحلية أو الرطبة، أو مقاومة أقوى للتشوه. إنها مناسبة تمامًا للأشرطة المطوية وشاشات الشرفات والألواح المعرضة للطقس القاسي. ومع ذلك، يجب اختيار أدوات التثقيب وأنصاف أقطار الثني بعناية لأن 5052 أقوى وأقل تسامحًا من 3003.
| سبيكة | و | الحديد | النحاس | من | ملغ | كر | الزنك | آل |
|---|---|---|---|---|---|---|---|---|
| 1100 | سي + الحديد كحد أقصى. 0.95 | متضمنة | 0.05-0.20 | الأعلى. 0.05 | الأعلى. 0.05 | - | الأعلى. 0.10 | 99.00 دقيقة. |
| 3003 | الأعلى. 0.60 | الأعلى. 0.70 | 0.05-0.20 | 1.0-1.5 | - | - | الأعلى. 0.10 | توازن |
| 3004 | الأعلى. 0.30 | الأعلى. 0.70 | الأعلى. 0.25 | 1.0-1.5 | 0.8-1.3 | - | الأعلى. 0.25 | توازن |
| 5052 | الأعلى. 0.25 | الأعلى. 0.40 | الأعلى. 0.10 | الأعلى. 0.10 | 2.2-2.8 | 0.15-0.35 | الأعلى. 0.10 | توازن |
القيم الكيميائية هي حدود التركيب الاسمي بالنسبة المئوية للوزن ويجب تأكيدها مقابل شهادة اختبار المطحنة لطلب معين. اختيار المزاج مهم أيضا. H14 عبارة عن مادة نصف صلبة مع قابلية تشغيل جيدة، بينما توفر H24 قوة مماثلة بعد التلدين الجزئي. يتم استخدام H32 بشكل متكرر لـ 5052 لأنه يوفر قوة مفيدة مع الاحتفاظ بقدرة الانحناء الكافية.
المعايير وضوابط الجودة
يتم إنتاج ألواح الألمنيوم المثقبة بشكل عام من صفائح متوافقة مع متطلبات ASTM B209 أو EN 485 لألواح وألواح الألمنيوم المطاوع. يمكن الرجوع إلى كيمياء السبائك إلى EN 573 أو مواصفات سبائك ASTM ذات الصلة. ينبغي الاتفاق على التفاوتات المسموح بها للأبعاد بين فريق المشروع والشركة المصنّعة، لا سيما فيما يتعلق بمسافة الثقب، واستواء اللوحة، وأبعاد الحواف المشكلة، والتسامح القطري.

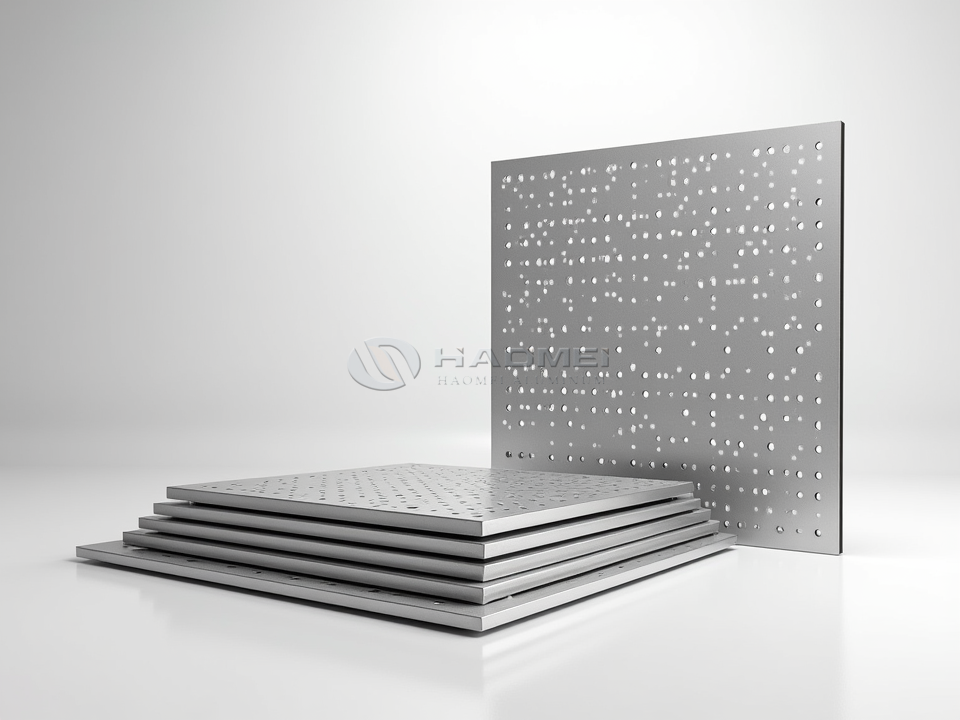

بالنسبة للطلاءات المعمارية، غالبًا ما يتم تحديد AAMA 2604 للطلاءات المسحوقة أو السائلة عالية الأداء، في حين يتم اختيار AAMA 2605 عادةً للتعرض الخارجي المطلوب وأنظمة تشطيب الفلوروبوليمر المتميزة. غالبًا ما يتم تخصيص طلاءات PVDF للاحتفاظ بالألوان على المدى الطويل على الواجهات المكشوفة. ينبغي ذكر سمك الطلاء، واللمعان، وتحمل اللون، والالتصاق، وأداء التأثير، ومقاومة رذاذ الملح في وثائق المشروع.
يجب أن تتبع حسابات أحمال الرياح قواعد البناء المحلية المعمول بها. يمكن أن يشير تصميم الألومنيوم الهيكلي إلى EN 1999 أو معايير تصميم الألومنيوم الإقليمية المعترف بها. يجب تقييم اللوحة والقوس والمثبت والإطار الداعم من الفولاذ أو الألومنيوم كنظام واحد. لا يزال من الممكن أن تتعرض الشاشة المضيئة بصريًا لضغط شفط كبير في زوايا المبنى ومناطق السقف.
تفاصيل التثبيت التي تحمي المظهر
تعمل لوحة المظلة بشكل أفضل عند تركيبها مع تجويف جيد التهوية بين الشاشة والجدار أو الزجاج. تسمح هذه الفجوة بتبديد الحرارة بدلاً من احتجازها في غلاف المبنى. تتراوح مسافات المواجهة النموذجية من 100 ملم إلى 600 ملم، اعتمادًا على نتائج دراسة الطاقة الشمسية، والوصول إلى الصيانة، وهندسة اللوحة، وعمق الواجهة.
استخدم مثبتات من الفولاذ المقاوم للصدأ أو مثبتات من الألومنيوم معزولة بشكل صحيح لتقليل مخاطر التآكل الجلفاني. عندما يلتقي الألومنيوم بالفولاذ الكربوني، فمن المستحسن استخدام وسادة عزل أو حاجز طلاء أو مادة فصل متوافقة. قد تكون هناك حاجة إلى فتحات تثبيت مشقوقة لاستيعاب التمدد الحراري، خاصة بالنسبة للألواح الطويلة المعرضة لأشعة الشمس المباشرة.
للحصول على الاتساق البصري، حدد التحكم في اللدغ بعد التثقيب. يمكن للنتوءات الحادة أن تحمل الطلاء بشكل غير متساوٍ، مما يعقد عملية المعالجة ويؤثر على محاذاة اللوحة. ذات جودة عالية لوحة الألومنيوم المثقبة يجب أن تحتوي على فتحات نظيفة، وخطوة ثابتة، واستواء يمكن التحكم فيه، وتشطيب حافة مناسب لنظام اللوحة المقصود.
إن لوحة الألمنيوم المثقبة ذات التصميم الجيد لا تزين الواجهة فقط. فهو يخفف الوهج، ويدعم التبريد السلبي، ويضيف الخصوصية، ويمنح المبنى علاقة متغيرة مع ضوء النهار. عند النظر في هندسة السبائك والمزاج والمنطقة المفتوحة والطلاء والتركيب معًا، تكون النتيجة شاشة متينة ذات غرض تقني وحضور معماري.
