5052 صفائح معدنية من الألومنيوم المثقبة
تجمع صفائح الألمنيوم المعدنية المثقبة 5052 بين مقاومة التآكل لسبائك الألومنيوم الحاملة للمغنيسيوم مع فوائد التهوية والصوت والترشيح والديكور التي تم إنشاؤها عن طريق التثقيب الدقيق. يتم اختياره على نطاق واسع للألواح المعمارية، وحواجز المعدات، والأسقف، والمنشآت البحرية، وأغطية التهوية، والشاشات، والمكونات الصناعية خفيفة الوزن.
بالمقارنة مع الصفائح العادية، توفر اللوحة المثقبة مساحة مفتوحة يمكن التحكم فيها مع الحفاظ على التوازن العملي للصلابة، والوزن المنخفض، وقابلية التشكيل. تعتبر سبيكة 5052 مناسبة بشكل خاص لظروف الخدمة الرطبة والساحلية والتآكل الخفيف لأنها تتمتع بمقاومة أقوى للتعرض للمياه المالحة مقارنة بالعديد من درجات الألومنيوم للأغراض العامة.
خصائص ووظائف المواد
الألومنيوم 5052 عبارة عن سبيكة غير قابلة للمعالجة بالحرارة، ويتم تقويتها بشكل أساسي عن طريق العمل البارد. المغنيسيوم هو العنصر الرئيسي في صناعة السبائك، مما يمنح الصفائح أداء جيد متوسط القوة، وقابلية لحام ممتازة، ومقاومة موثوقة للتآكل. بعد التثقيب، يمكن قطع المعدن، أو ثنيه، أو لفه، أو تأطيره، أو طلاءه بالمسحوق، أو تأكسده، أو تصنيعه في مجموعات خاصة بالتطبيقات.
| وظيفة | كيف تعمل صفائح الألمنيوم المثقبة 5052 |
|---|---|
| تدفق الهواء والتهوية | تسمح الفتحات المفتوحة بتدوير الهواء في فتحات التهوية والشبكات وأغطية الآلات ومكونات التدفئة والتهوية وتكييف الهواء. |
| المعالجة الصوتية | تسمح الثقوب للموجات الصوتية بالوصول إلى العزل أو المواد الداعمة الصوتية، مما يساعد على تقليل الصدى. |
| الترشيح والفصل | يمكن تحديد قطر الثقب ونسبة المساحة المفتوحة للغربلة الخشنة، وتوزيع السوائل، والترشيح الوقائي. |
| انتشار الضوء | تعمل الأسطح المثقبة على تخفيف ضوء النهار والضوء الاصطناعي مع الحفاظ على الفحص البصري الجزئي. |
| حراسة السلامة | تعمل الألواح على حماية الآلات المتحركة مع السماح بالفحص والتبريد وتدفق الهواء. |
| تصميم ديكور | تكرار الأنماط المستديرة أو المربعة أو المشقوقة أو السداسية يضيف نسيجًا إلى الواجهات والأسقف والأقسام وشاشات العرض. |
| تخفيض الوزن | تؤدي إزالة المناطق المعدنية التي يتم التحكم فيها إلى تقليل كتلة اللوحة، مما يدعم سهولة التعامل وتقليل الأحمال الهيكلية. |
التركيب الكيميائي لسبائك الألومنيوم 5052
يتم التحكم في التركيب الكيميائي عمومًا وفقًا لمعايير ASTM B209 أو EN AW-5052 أو المتطلبات الإقليمية المماثلة. تمثل القيم الحدود القصوى المحددة النموذجية ما لم يتم عرض النطاق.
| عنصر | المحتوى،٪ بالوزن |
|---|---|
| المغنيسيوم، ملغ | 2.2-2.8 |
| الكروم، الكروم | 0.15-0.35 |
| حديد، ف | 0.40 كحد أقصى |
| السيليكون، نعم | 0.25 كحد أقصى |
| النحاس، النحاس | 0.10 كحد أقصى |
| المنغنيز، من | 0.10 كحد أقصى |
| الزنك، الزنك | 0.10 كحد أقصى |
| عناصر أخرى، كل منها | 0.05 كحد أقصى |
| عناصر أخرى، المجموع | 0.15 كحد أقصى |
| الألومنيوم، آل | توازن |
يدعم مزيج المغنيسيوم والكروم مقاومة التآكل الجوي والمياه العذبة والبيئات البحرية. بالنسبة للتعرض عالي الحموضة أو القلوي أو العدواني كيميائيًا، يجب التأكد من اختيار المواد وفقًا لوسط التشغيل ودرجة الحرارة.
الظروف المزاجية المشتركة
يؤثر اختيار المزاج على سلوك التشكيل، وتسطيح اللوحة، ومقاومة الانبعاج. يفضل استخدام درجات حرارة أكثر ليونة للتشكيل العميق أو الانحناء المعقد. يتم تحديد H32 وH34 بشكل متكرر عندما تكون هناك حاجة إلى قدر أكبر من الصلابة.
| حِدّة | حالة | الاستخدام النموذجي |
|---|---|---|
| يا | صلب، ناعم | رسم عميق، تشكيل معقد، شاشات منحنية |
| ح22 | سلالة تصلب وتصلب جزئيا | الألواح المصنعة العامة تتطلب قابلية تشكيل معتدلة |
| ح24 | سلالة تصلب وتصلب جزئيا | الصفائح المعمارية والأجزاء المثقبة متوسطة التحمل |
| ح32 | سلالة تصلب واستقرت، ربع الثابت | ألواح السقف، الحراسات، الشاشات، مكونات الواجهة |
| ح34 | سلالة تصلب واستقرت، نصف الثابت | الألواح المسطحة والأغطية الواقية والأعمال الزخرفية الصعبة |
| ح36 | سلالة تصلب واستقرت، ثلاثة أرباع الثابت | تطبيقات صلابة أعلى مع تشكيل محدود |
البيانات الميكانيكية والفيزيائية النموذجية
تختلف القيم الميكانيكية باختلاف سمك الورقة، واتجاه الاختبار، والحالة المزاجية، ونمط الثقب، والمعايير المعمول بها. تتميز الألواح المثقبة بمساحة تحمل أقل فعالية من الألواح الصلبة، لذلك يجب أن تستخدم التصميمات الهيكلية المقطع الشبكي وعوامل الأمان المطلوبة.
| ملكية | 5052-O | 5052-H32 | 5052-H34 |
|---|---|---|---|
| قوة الشد، MPa | 170-215 | 193-241 | 215-262 |
| قوة الخضوع، MPa | 65 دقيقة | 130 دقيقة | 160 دقيقة |
| استطالة،٪ | 18 دقيقة | 10 دقيقة | 8 دقائق |
| الكثافة جم/سم3 | 2.68 | 2.68 | 2.68 |
| معامل المرونة GPa | 70.3 | 70.3 | 70.3 |
| نطاق الانصهار، درجة مئوية | 605-650 | 605-650 | 605-650 |
| الموصلية الحرارية، W/m·K | تقريبا. 138 | تقريبا. 138 | تقريبا. 138 |
| الموصلية الكهربائية،٪ IACS | تقريبا. 35 | تقريبا. 35 | تقريبا. 35 |
أنماط وأبعاد التثقيب
تعتبر الثقوب المستديرة في الملعب المتداخل خيارًا شائعًا لأنها توفر مساحة مفتوحة فعالة ومظهرًا بصريًا متساويًا. تخلق الفتحات المربعة نمطًا هندسيًا أكثر، بينما تعمل الفتحات على تحسين تدفق الهواء الاتجاهي ويمكن أن تدعم الصرف. توفر الثقوب السداسية تصميمًا مرتفعًا للمنطقة المفتوحة مع تأثير بصري يشبه قرص العسل.
| خيار ثقب | حجم الثقب النموذجي | الملعب النموذجي | منطقة مفتوحة نموذجية | الاستخدامات المناسبة |
|---|---|---|---|---|
| فتحة مستديرة، متداخلة بزاوية 60 درجة | 1.0-30 ملم | 2.0-45 ملم | 23-60% | الألواح الصوتية، الفلاتر، الشاشات، الأسقف |
| حفرة مستديرة، خط مستقيم | 1.0-25 ملم | 2.0-40 ملم | 20-50% | الحراسات والفتحات والألواح الصناعية |
| فتحة مربعة | 2.0-30 ملم | 4.0-45 ملم | 25-55% | الشاشات المعمارية والسلال والمرفقات |
| فتحة مشقوقة | 2 × 10 ملم إلى 10 × 50 ملم | مخصص | 20-55% | أغطية الصرف الصحي، وألواح تدفق الهواء، والممرات |
| فتحة سداسية | 3-25 ملم | مخصص | 35-65% | شبكات تدفق الهواء العالي والألواح الزخرفية |
| معلمة الورقة القياسية | النطاق المشترك | القدرة المخصصة |
|---|---|---|
| سمك المعدن الأساسي | 0.5-6.0 ملم | مقاييس أثقل متاحة حسب المشروع |
| عرض الورقة | 1000-1500 ملم | ما يصل إلى قدرة المعدات |
| طول الورقة | 2000-6000 ملم | القطع حسب الطول متاح |
| هامش الحدود | 10-50 ملم | يتم تحديدها بالرسم |
| منطقة مفتوحة | 20-65% | تحسب من نمط الثقب والملعب |
| سطح | تشطيب مطحنة، مصقول، جص، مؤكسد، مسحوق مطلي | نظام اللون والطلاء قابل للتكوين |
للتخطيطات التي تتطلب تهوية فعالة ومظهرًا بصريًا منظمًا، ورقة الألمنيوم المثقبة ذات الفتحة المستديرة غالبًا ما يتم تحديده في ترتيبات الثقوب المتداخلة.
المعايير ومراقبة الجودة
يجب أن تكون متطلبات الإنتاج والتفتيش مطابقة للسوق الوجهة ووظيفة الاستخدام النهائي. يمكن لشهادات المواد توثيق كيمياء السبائك وحالتها المزاجية وأبعادها ونتائج الاختبارات الميكانيكية.
| معيار | الصلة بالمنتج |
|---|---|
| أستم B209/B209M | متطلبات صفائح وألواح الألومنيوم وسبائك الألومنيوم |
| أستم E8/E8M | طريقة اختبار الشد للمواد المعدنية |
| إن 485-1 | شروط الفحص الفني والتسليم لألواح وشرائط وألواح الألومنيوم |
| إن 485-2 | متطلبات الملكية الميكانيكية لمنتجات الألمنيوم المطاوع |
| إن 573-3 | متطلبات التركيب الكيميائي وتسمية السبائك |
| ايزو 9001 | إطار إدارة الجودة لعمليات التصنيع الخاضعة للرقابة |
| بنفايات | متطلبات التقييد للمواد الخطرة عند الاقتضاء |
يتضمن التحكم في الأبعاد عادةً قياس السُمك، وفحص طول الورقة وعرضها، وقطر الثقب، ودرجة الميل، ودقة الحدود، ومستوى الأزيز، واستواء اللوحة، والتصاق الطلاء حيث يتم تحديد السطح النهائي.
التطبيقات عبر الصناعات

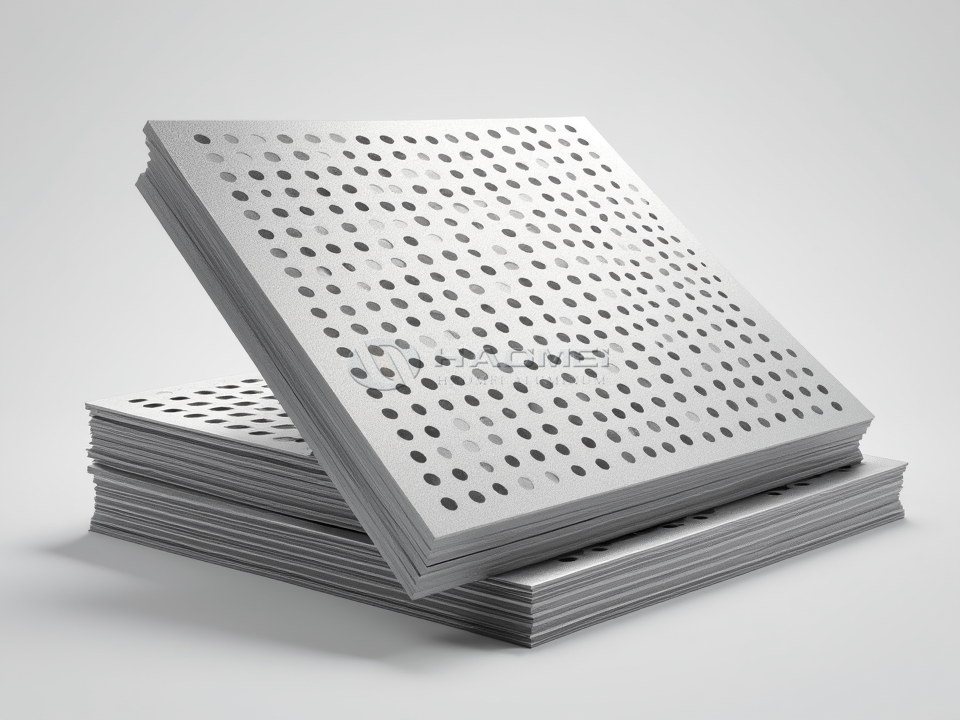

تعمل صفائح الألمنيوم المثقبة 5052 بشكل جيد بشكل خاص حيث يجب أن تتعايش مقاومة التآكل والمظهر. في مشاريع البناء، يتم تصنيعها على شكل أسقف معلقة، وواقيات من الشمس للواجهات، وألواح ملء الشرفات، وشبكات التهوية، والفواصل، والكسوة الزخرفية. كثافته المنخفضة تقلل من الحمل الميت مقارنة ببدائل الفولاذ.
في الأنظمة الصوتية، يتم إقران صفائح الوجه 5052 المثقبة مع الصوف المعدني أو الألياف الزجاجية أو القماش الممتص للصوت لإنشاء ألواح الجدران وممتصات السقف. في بيئات النقل والبحرية، تدعم السبيكة الديكورات الداخلية وأغطية التهوية والممرات ولوحات المعدات والحواجز الواقية غير الهيكلية. يستخدمه المستخدمون الصناعيون في حراسة الآلات، وصواني التجفيف، ودعامات المرشح، ومرفقات البطارية، وأغطية تبديد الحرارة.
اعتبارات التصنيع والانتهاء

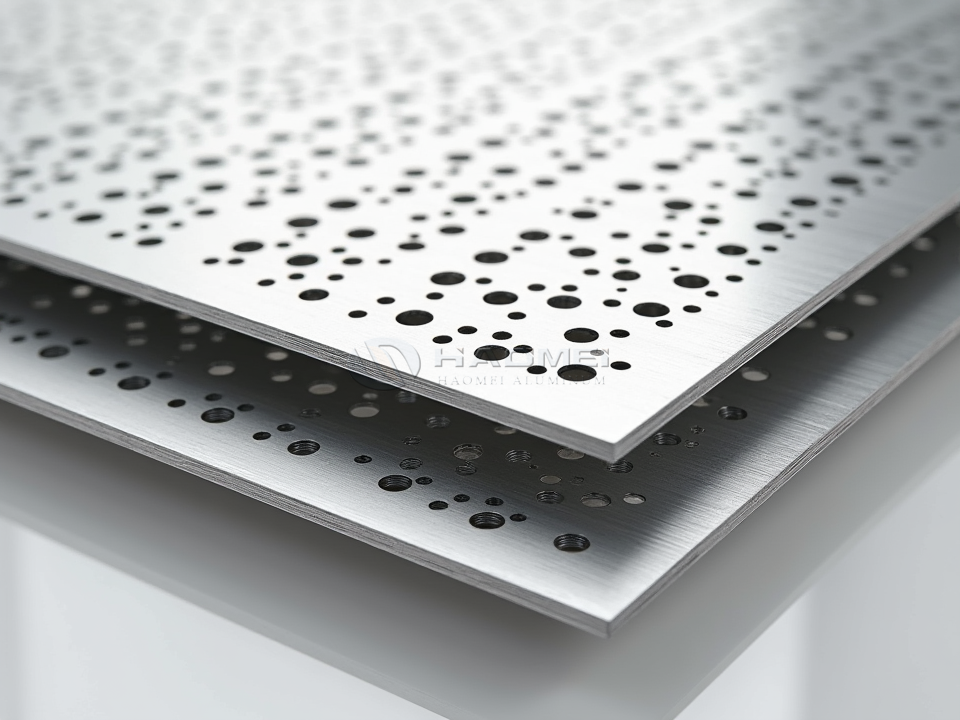

يتم إجراء التثقيب بشكل شائع عن طريق مكبس برجي CNC، أو مكبس تثقيب عالي السرعة، أو القطع بالليزر للأنماط المتخصصة، أو الأدوات المخصصة لإنتاج الحجم. قد تظهر حواف الثقب نتوءًا صغيرًا بعد التثقيب؛ يوصى بإزالة الأزيز للأسطح الملموسة والتجمعات الدقيقة وإعداد الطلاء.
يوفر طلاء المسحوق مجموعة واسعة من الألوان ولمسة نهائية خارجية متينة. تشكل الأنودة طبقة أكسيد متكاملة تعمل على تحسين صلابة السطح وتوفر مظهرًا معدنيًا أنيقًا. بالنسبة للمشروعات البحرية أو الخارجية، تساعد المعالجة المناسبة للحواف والمثبتات المتوافقة وتصميم الصرف والعزل عن المعادن المتباينة في الحفاظ على أداء الخدمة على المدى الطويل.
عند تحديد 5052 صفائح معدنية من الألومنيوم المثقبة، يجب توفير السبائك والمزاج والسمك وأبعاد الصفائح ونمط الثقب وحجم الثقب ودرجة الميل وهدف المنطقة المفتوحة وترتيب الحدود والتشطيب ومتطلبات التسطيح وبيئة الخدمة المقصودة. تدعم هذه المعلومات تصميم اللوحة الذي يوفر تدفق الهواء المطلوب والقوة والتأثير البصري وكفاءة التصنيع.
