لوحة ألومنيوم مثقبة مقطوعة بالليزر
إن لوحة الألومنيوم المثقبة المقطوعة بالليزر عبارة عن منتج صفائح مصمم بدقة يجمع بين وزن الألومنيوم المنخفض، ومقاومة التآكل، والقدرة على التشكيل مع أنماط ثقب مرنة للغاية. بدلاً من الاعتماد فقط على الأدوات الثابتة، يمكن للمعالجة بالليزر إنشاء فتحات دائرية ومربعة ومثقبة وسداسية وزخرفية ومحددة بالمشروع مع تعريف بصري واضح.
يتم تحديد هذه المواد على نطاق واسع حيث يجب موازنة تدفق الهواء، أو نقل الضوء، أو الفحص، أو الأداء الصوتي، أو الصرف، أو الطابع المعماري مع قوة اللوحة التي يمكن الاعتماد عليها. بدءًا من سطح المبنى الذي يتم تهويته وحتى حاجز الآلة أو السقف الصوتي، يمكن تصميم اللوحة وفقًا للمتطلبات الوظيفية والبصرية.
خصائص المنتج
يقوم القطع بالليزر بتوجيه شعاع مركّز على طول مسار مبرمج، مما يسمح بتعديل تخطيطات التثقيب دون تكلفة وتأخير قوالب التثقيب المخصصة. إنها مناسبة بشكل خاص للنماذج الأولية، والأنماط غير المنتظمة، وأحجام الإنتاج المنخفضة إلى المتوسطة، والأعمال الزخرفية التفصيلية، والألواح ذات الأشكال الهندسية المختلطة.
| ميزة | قيمة العميل |
|---|---|
| القطع بالليزر الدقيق | يدعم الفتحات المعقدة، والفتحات الضيقة، والحدود المخصصة، والشعارات، والتخطيطات غير القياسية |
| قاعدة من الألومنيوم خفيفة الوزن | يقلل من التحميل الهيكلي، وجهد المناولة، وعمالة التركيب |
| مقاومة التآكل | يعمل بشكل جيد في البيئات الرطبة والحضرية والعديد من البيئات الخارجية عندما يتم اختيار السبائك واللمسة النهائية المناسبة |
| منطقة مفتوحة تسيطر عليها | يساعد على ضبط التهوية والرؤية وضوء النهار وامتصاص الصوت وسلوك الترشيح |
| مظهر بصري نظيف | تنتج أنماطًا واضحة مناسبة للأسطح المعمارية والزخرفية المكشوفة |
| إنهاء التوافق | يمكن توفير تشطيب مطحنة أو مصقول أو مؤكسد أو مطلي بالمسحوق أو مطلي بـ PVDF أو مطلي |
| مرونة التصنيع | يمكن طي الألواح، أو لفها، أو تأطيرها، أو لحامها، أو تثبيتها، أو تركيبها باستخدام أنظمة تثبيت مخفية |
يمكن تصنيع لوحة الألومنيوم المثقبة المقطوعة بالليزر على شكل لوح مسطح أو تصنيعها في ألواح الكاسيت، والصواني، والشاشات المنحنية، ووحدات السقف، ومرفقات المعدات، والأغطية الواقية. يجب الاحتفاظ بهوامش الحافة حول الحقل المثقب للحفاظ على الصلابة وتوفير مساحة كافية للتثبيت أو الطي.
درجات المواد والتركيب الكيميائي
يؤثر اختيار السبائك على سلوك التآكل والقوة وأداء الانحناء وقابلية اللحام ونتائج معالجة السطح. تعتبر السبائك 3003 خيارًا عمليًا للألواح الزخرفية والمعمارية العامة، بينما توفر السبائك 5052 قوة أعلى ومقاومة محسنة للأجواء البحرية.
| العنصر بالوزن% | AA 3003 النطاق النموذجي | AA 5052 النطاق النموذجي |
|---|---|---|
| الألومنيوم، آل | توازن | توازن |
| المنغنيز، من | 1.0-1.5 | 0.0-0.10 |
| المغنيسيوم، ملغ | 0.0-0.10 | 2.2-2.8 |
| حديد، ف | الأعلى. 0.70 | الأعلى. 0.40 |
| السيليكون، نعم | الأعلى. 0.60 | الأعلى. 0.25 |
| النحاس، النحاس | 0.05-0.20 | الأعلى. 0.10 |
| الكروم، الكروم | - | 0.15-0.35 |
| الزنك، الزنك | الأعلى. 0.10 | الأعلى. 0.10 |
القيم الكيميائية هي حدود اسمية للسبائك وقد تختلف وفقًا لمعايير المواد الحاكمة وشهادة المطحنة والسمك ومواصفات العميل.
المواصفات الفنية
عادة ما يتم تصنيع منتجات القطع بالليزر حسب الطلب. يجب تأكيد الأبعاد وتخطيط الثقب والمنطقة المفتوحة ومعالجة الحواف والتشطيب أثناء عرض الأسعار بحيث تلبي اللوحة المكتملة أهداف التثبيت والأداء.
| المعلمة | القدرة النموذجية أو الخيار |
|---|---|
| سبائك مشتركة | 1050، 1060، 1100، 3003، 3105، 5052، 5754 |
| خيارات المزاج | H14، H24، H32، H34، H111، O، حسب توفر السبائك |
| سمك الورقة | 0.8-6.0 ملم نموذجيًا؛ لوحة أكثر سمكًا متاحة من خلال مراجعة التصميم |
| عرض الورقة القياسية | ما يصل إلى 1500 ملم نموذجيًا |
| طول الورقة القياسية | ما يصل إلى 3000 ملم نموذجيًا؛ التنسيقات الأكبر المتاحة حسب سعة المعدات |
| أشكال الفتحات | مستديرة، مربعة، فتحة، سداسية، مثلثة، زخرفية، نمط CAD مخصص |
| حجم الثقب | عادة من 1.0 مم، اعتمادًا على السُمك والهندسة ودرجة المادة |
| منطقة مفتوحة | ما يقرب من 10%-70%، يتم تحديدها حسب حجم الثقب ودرجة الصوت والنمط |
| قطع التسامح | عادةً ما يتراوح من ±0.10 إلى ±0.30 مم، اعتمادًا على حجم اللوحة وتصميمها |
| التشطيبات السطحية | تشطيب مطحنة، مؤكسد، مطلي بالمسحوق، مطلي بـ PVDF، مصقول، مطلي |
| معالجة الحافة | إزالة الأزيز، تقريب الزاوية، الطي، التطويق، اللحام، التأطير، الحفر |

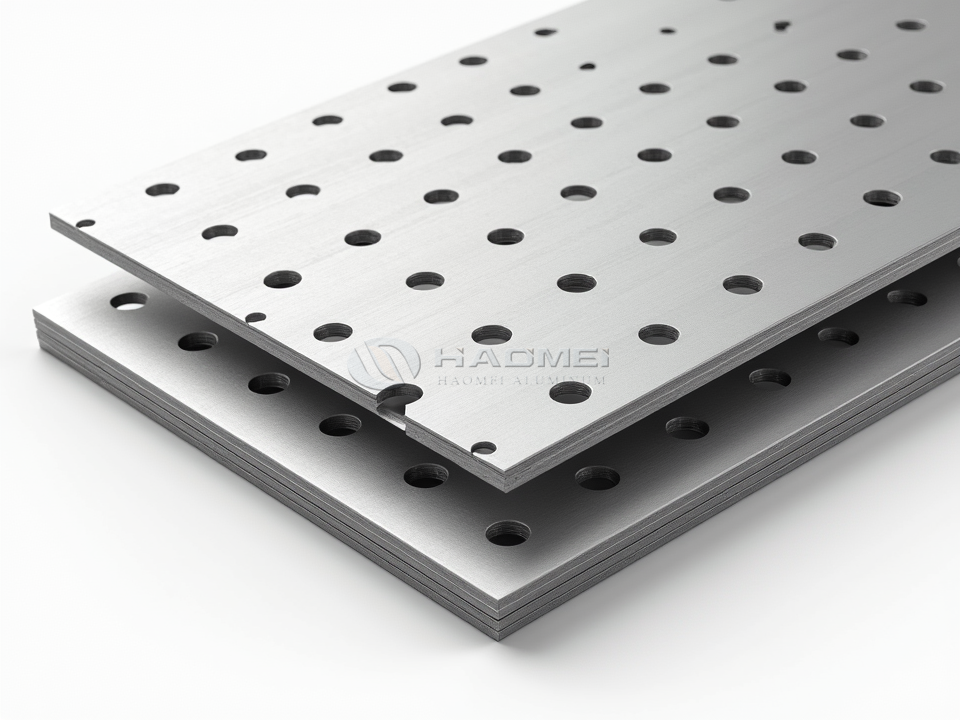

بالنسبة للأنماط الدائرية المتكررة بانتظام، أ ورقة الألمنيوم المثقبة ذات الفتحة المستديرة يقدم مزيجًا متوازنًا من تدفق الهواء والاتساق البصري والتصنيع المباشر. يتم اختيار الثقوب المستديرة بشكل شائع لألواح التهوية والواجهات الصوتية والشبكات وواقيات المعدات والأسقف المعلقة.
الأداء الميكانيكي والبدني
يقلل الثقب من مساحة المقطع العرضي الفعالة للوحة، لذلك يجب تقييم السلوك الهيكلي باستخدام نمط الثقب النهائي بدلاً من خصائص اللوحة الصلبة وحدها. تعمل المناطق المفتوحة الأكبر على تحسين تدفق الهواء والشفافية ولكنها يمكن أن تقلل من الصلابة. يجب تنسيق السماكة وامتداد اللوحة وتصميم الإطار وطيات العودة وتباعد الدعم للكسوة الخارجية أو الاستخدامات ذات الأحمال العالية.
| ملكية | AA 3003-H14 نموذجي | AA 5052-H32 نموذجي |
|---|---|---|
| قوة الشد | 130-180 ميجا باسكال | 210-260 ميجا باسكال |
| قوة العائد | 115 ميجا باسكال كحد أدنى | 160 ميجا باسكال كحد أدنى |
| استطالة | 3%-10% | 5%-12% |
| كثافة | 2.73 جم/سم3 | 2.68 جم/سم3 |
| معامل مرن | تقريبا. 69 جيجا | تقريبا. 70 جيجا |
| نطاق الانصهار | تقريبا. 643-654 درجة مئوية | تقريبا. 607-649 درجة مئوية |
| الموصلية الحرارية | تقريبا. 160 وات/م·ك | تقريبا. 138 وات/م·ك |
الأرقام الميكانيكية تدل على المزاج العام. يجب أن تأخذ حسابات التصميم النهائي في الاعتبار شهادة المطحنة الفعلية، ونسبة الثقب، واتجاه التحميل، وظروف الدعم، وضغط الرياح، ومتطلبات التأثير، والقوانين المحلية المعمول بها.
تصميم الأنماط والفوائد الوظيفية
تقوم هندسة الفتحات بأكثر من مجرد إنشاء تأثير بصري. إنه يغير كيفية تعامل اللوحة مع الهواء والصوت والماء والضوء وخطوط الرؤية. يخلق التصميم الكثيف ذو الفتحات الصغيرة سطحًا مصقولًا وفحصًا بصريًا أفضل. الفتحات الأكبر تزيد من المساحة الحرة وتدفق الهواء. يمكن للأنماط المشقوقة أن تدعم التهوية الاتجاهية وتعبيرًا معماريًا أكثر استطالة، بينما توفر الأنماط السداسية مظهرًا تقنيًا خلويًا.

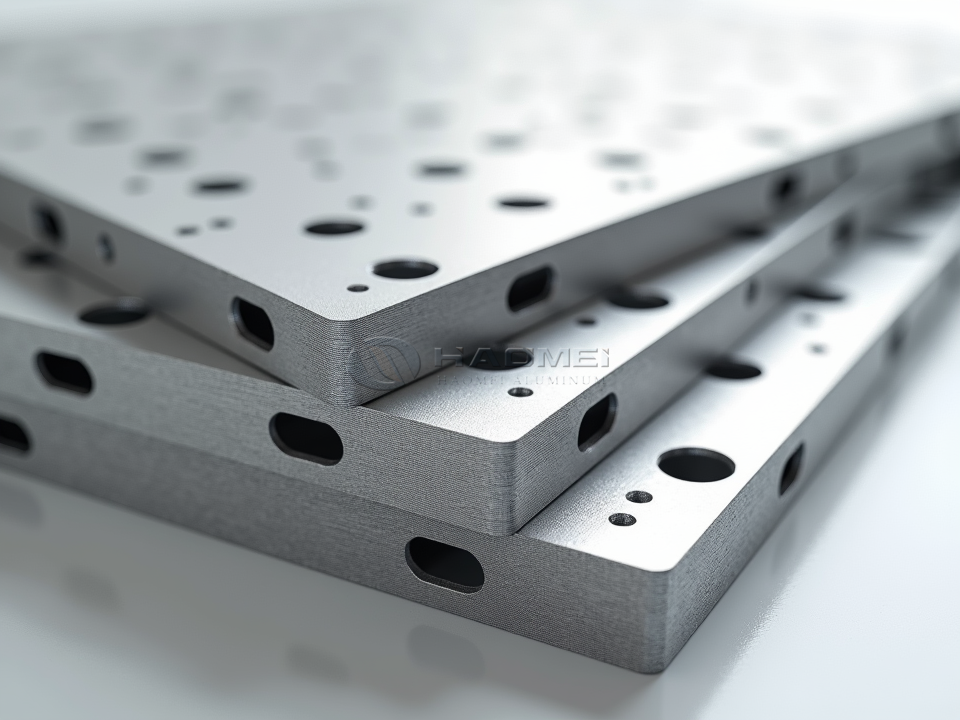

بالنسبة للمشاريع التي تتطلب مظروف بناء مخصص، أ لوحة واجهة الألمنيوم المثقبة المزخرفة يمكن أن يجمع بين الأعمال الفنية المقطوعة بالليزر والحواف المطوية والطلاء الواقي وتفاصيل التثبيت الهندسية. عند استخدامه كطبقة واقية من المطر، يمكن للوجه المثقوب أن يخفف من التعرض لأشعة الشمس مع السماح بالتهوية داخل تجويف الجدار.
| عامل التصميم | التأثير على اللوحة النهائية |
|---|---|
| قطر الثقب أو العرض | يؤثر على تدفق الهواء والرؤية والاستجابة الصوتية وكثافة الشاشة |
| الملعب أو التباعد | يتحكم في المنطقة المفتوحة وقوة اللوحة وإيقاع النمط |
| عرض الجسر | يؤثر على المتانة أثناء القطع والثني والنقل والخدمة |
| هامش الحدود | يوفر الصلابة والمساحة للمثبتات أو الطيات أو التأطير |
| نسبة المنطقة المفتوحة | يحدد مرور الضوء، وسعة التهوية، والتخفيض الهيكلي |
| الانتهاء من اللون واللمعان | يغير امتصاص الحرارة ومظهر الواجهة وعمق النمط الملحوظ |
التطبيقات
لوحة الألومنيوم المثقبة المقطوعة بالليزر قابلة للتكيف في البيئات التجارية والصناعية والنقل والداخلية.
| منطقة التطبيق | الاستخدام النموذجي |
|---|---|
| واجهات مباني | الحواجز الشمسية، الكسوة الواقية من المطر، حراس الشرفة، طبقات الخصوصية، جلود التهوية |
| المساحات الداخلية | تتميز بالجدران، وفواصل الغرف، وشاشات البيع بالتجزئة، وألواح السقف، ومحيط المصعد |
| الأنظمة الصوتية | واجهات مثقبة فوق الصوف المعدني، أو لباد PET، أو مواد دعم صوتية |
| التدفئة والتهوية وتكييف الهواء والتهوية | أغطية الناشر، وشبكات عودة الهواء، ومرفقات المعدات، وشاشات التهوية |
| المعدات الصناعية | حراس الآلة، الأغطية الواقية، شاشات السحب، تهوية خزانة التحكم |
| الترشيح والفصل | لوحات الدعم وطبقات الغربلة الخشنة ومكونات مرشحات السوائل والهواء |
| البنية التحتية العامة | أسقف المحطات، حواجز المنصات، حواجز مواقف السيارات، سياجات المشاة |
| الأثاث وشاشات العرض | إدراجات الخزانات، وألواح الرفوف، وتجهيزات الإضاءة، والأقسام الزخرفية |
إرشادات الاختيار والتصنيع
اختر 3003 للألواح الزخرفية والمُشكَّلة للأغراض العامة حيث تكون القوة المعتدلة كافية. حدد 5052 عندما يكون من المتوقع زيادة القوة أو التعامل المتكرر أو التعرض الساحلي أو طلب الخدمة الخارجية. للحصول على تشطيبات مؤكسدة واضحة للغاية، يجب تحديد تناسق دفعة المواد وجودة السطح مبكرًا.
يجب أن يتجنب التصميم العملي الجسور الضيقة للغاية بين الثقوب، خاصة في الصفائح الرقيقة أو المناطق التي سيتم ثنيها. قد تتطلب الحواف المقطوعة بالليزر إزالة الحواف أو المعالجة اللاحقة قبل الطلاء، اعتمادًا على متطلبات المظهر والتعامل. يوصى باستخدام طبقة الحماية للأسطح المطلية أو المصقولة أو المصقولة أثناء التصنيع والتركيب.
بفضل السبائك المناسبة ونسبة الثقب والتشطيب والدعم، توفر لوحة الألومنيوم المثقبة المقطوعة بالليزر حلاً متينًا وخفيف الوزن ومعبرًا بصريًا للمشاريع التي تحتاج إلى أداء هندسي وتأثير معماري.
