5052 Hoja de metal de aluminio perforada
La lámina de aluminio perforada 5052 combina la resistencia a la corrosión de una aleación de aluminio con magnesio con los beneficios de ventilación, acústicos, de filtrado y decorativos creados por el punzonado de precisión. Es ampliamente seleccionado para paneles arquitectónicos, protecciones de equipos, techos, instalaciones marinas, cubiertas de ventilación, pantallas y componentes industriales livianos.
En comparación con la lámina simple, un panel perforado proporciona un área abierta controlada al mismo tiempo que conserva un equilibrio práctico entre rigidez, bajo peso y formabilidad. La aleación 5052 es especialmente adecuada para condiciones de servicio húmedas, costeras y ligeramente corrosivas porque tiene una mayor resistencia a la exposición al agua salada que muchos grados de aluminio de uso general.
Características y funciones de los materiales
El aluminio 5052 es una aleación no tratable térmicamente y reforzada principalmente mediante trabajo en frío. El magnesio es el principal elemento de aleación, lo que confiere a la lámina un buen rendimiento de resistencia media, excelente soldabilidad y resistencia confiable a la corrosión. Después de la perforación, el metal se puede cortar, doblar, enrollar, enmarcar, recubrir con pintura en polvo, anodizar o fabricar en conjuntos para aplicaciones específicas.
| Función | Cómo se desempeña la lámina de aluminio perforada 5052 |
|---|---|
| Flujo de aire y ventilación. | Los orificios abiertos permiten la circulación de aire en rejillas, cubiertas de maquinaria y componentes HVAC. |
| Tratamiento acústico | Las perforaciones permiten que las ondas sonoras alcancen el aislamiento o el material de respaldo acústico, lo que ayuda a reducir la reverberación. |
| Filtración y separación | El diámetro del orificio y la relación del área abierta se pueden especificar para cribado grueso, distribución de fluidos y filtración protectora. |
| Difusión de luz | Las superficies perforadas suavizan la luz natural y artificial mientras mantienen una protección visual parcial. |
| Vigilancia de seguridad | Los paneles protegen la maquinaria en movimiento al tiempo que permiten la inspección, la refrigeración y el flujo de aire. |
| Diseño decorativo | Los patrones repetidos redondos, cuadrados, ranurados o hexagonales agregan textura a fachadas, techos, particiones y exhibidores. |
| Reducción de peso | La eliminación de áreas controladas de metal reduce la masa del panel, lo que permite un manejo más fácil y cargas estructurales más bajas. |
Composición química de la aleación de aluminio 5052
La composición química generalmente se controla de acuerdo con ASTM B209, EN AW-5052 o requisitos regionales equivalentes. Los valores representan límites máximos típicos especificados a menos que se muestre un rango.
| Elemento | Contenido, % en peso |
|---|---|
| Magnesio, Mg | 2.2-2.8 |
| Cromo, Cr | 0,15-0,35 |
| Hierro, Fe | 0,40 máx. |
| Silicio, sí | 0,25 máx. |
| Cobre | 0,10 máx. |
| Manganeso | 0,10 máx. |
| zinc, zinc | 0,10 máx. |
| Otros elementos, cada uno | 0,05 máx. |
| Otros elementos, total | 0,15 máx. |
| Aluminio | Balance |
La combinación de magnesio y cromo soporta la resistencia a la corrosión atmosférica, agua dulce y ambientes marinos. Para exposición altamente ácida, alcalina o químicamente agresiva, la selección del material debe confirmarse con el medio de operación y la temperatura.
Condiciones comunes de temperamento
La selección del temperamento afecta el comportamiento de conformado, la planitud del panel y la resistencia a las abolladuras. Los temples más suaves son preferibles para conformado profundo o doblado complejo. H32 y H34 se especifican con frecuencia cuando se desea una mayor rigidez.
| Temperamento | Condición | Uso típico |
|---|---|---|
| oh | Recocido, suave | Embutición profunda, conformado complejo, pantallas curvas. |
| H22 | Endurecido por deformación y parcialmente recocido. | Paneles fabricados en general que requieren conformabilidad moderada |
| H24 | Endurecido por deformación y parcialmente recocido. | Chapa arquitectónica y piezas perforadas de servicio medio. |
| H32 | Cepa endurecida y estabilizada, un cuarto de dureza. | Paneles de techo, protecciones, mamparas, componentes de fachada. |
| H34 | Cepa endurecida y estabilizada, semidura. | Paneles más planos, cubiertas protectoras, trabajos decorativos exigentes |
| H36 | Deformación endurecida y estabilizada, tres cuartos de dureza. | Aplicaciones de mayor rigidez con conformado limitado |
Datos mecánicos y físicos típicos
Los valores mecánicos varían según el espesor de la hoja, la dirección de la prueba, el temperamento, el patrón de perforación y el estándar aplicable. La lámina perforada tiene un área de carga menos efectiva que la lámina sólida, por lo que los diseños estructurales deben utilizar la sección neta y los factores de seguridad requeridos.
| Propiedad | 5052-O | 5052-H32 | 5052-H34 |
|---|---|---|---|
| Resistencia a la tracción, MPa | 170-215 | 193-241 | 215-262 |
| Límite elástico, MPa | 65 minutos | 130 minutos | 160 minutos |
| Alargamiento, % | 18 minutos | 10 minutos | 8 minutos |
| Densidad, g/cm³ | 2,68 | 2,68 | 2,68 |
| Módulo elástico, GPa | 70.3 | 70.3 | 70.3 |
| Rango de fusión, °C | 605-650 | 605-650 | 605-650 |
| Conductividad térmica, W/m·K | Aprox. 138 | Aprox. 138 | Aprox. 138 |
| Conductividad eléctrica, % IACS | Aprox. 35 | Aprox. 35 | Aprox. 35 |
Patrones y dimensiones de perforación
Los agujeros redondos con paso escalonado son una opción popular porque ofrecen un área abierta eficiente y una apariencia visual uniforme. Los agujeros cuadrados crean un estilo más geométrico, mientras que las ranuras mejoran el flujo de aire direccional y pueden soportar el drenaje. Los agujeros hexagonales proporcionan un diseño de área abierta con un efecto visual similar al de un panal.
| Opción de perforación | Tamaño típico del agujero | Paso típico | Área abierta típica | Usos adecuados |
|---|---|---|---|---|
| Orificio redondo, escalonado 60° | 1,0-30mm | 2,0-45mm | 23-60% | Paneles acústicos, filtros, mamparas, techos. |
| Agujero redondo, línea recta. | 1,0-25mm | 2,0-40 milímetros | 20-50% | Protectores, respiraderos, paneles industriales. |

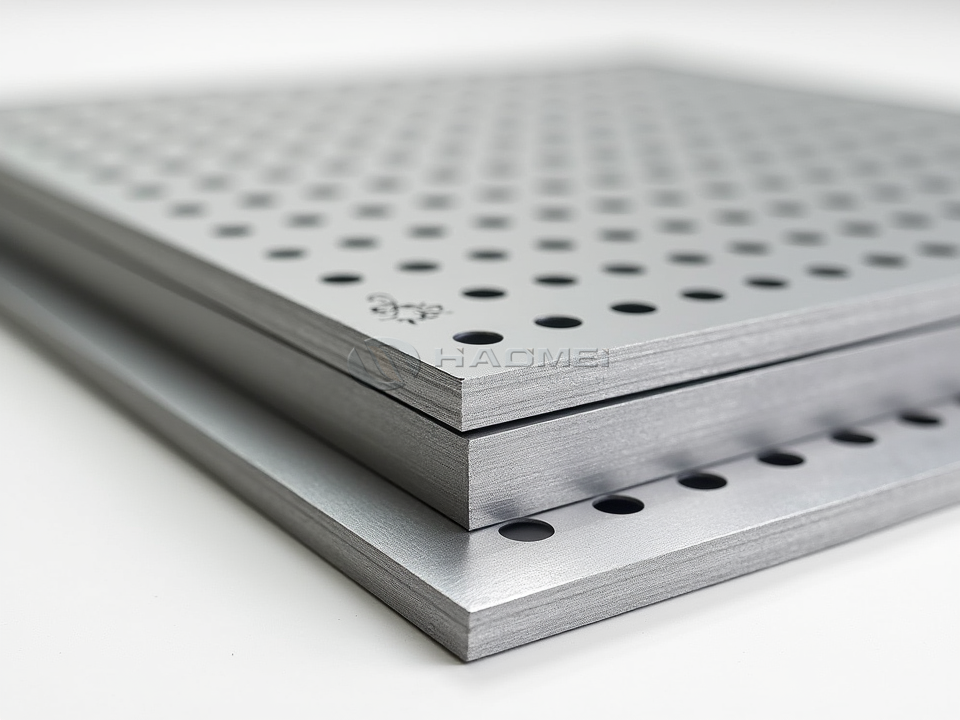

| Agujero cuadrado | 2,0-30mm | 4,0-45mm | 25-55% | Mamparas arquitectónicas, cestas, cerramientos. |
| Agujero ranurado | 2 × 10 mm a 10 × 50 mm | Costumbre | 20-55% | Cubiertas de drenaje, paneles de flujo de aire, pasarelas. |
| agujero hexagonal | 3-25mm | Costumbre | 35-65% | Rejillas de alto flujo de aire y paneles decorativos. |
| Parámetro de hoja estándar | Rango común | Capacidad personalizada |
|---|---|---|
| Espesor del metal base | 0,5-6,0 milímetros | Calibres más pesados disponibles por proyecto |
| Ancho de hoja | 1.000-1.500 milímetros | Hasta la capacidad del equipo |
| Longitud de la hoja | 2.000-6.000 milímetros | Corte a medida disponible |
| margen fronterizo | 10-50mm | Definido por dibujo |
| Área abierta | 20-65% | Calculado a partir del patrón de agujeros y el paso. |
| Superficie | Acabado laminado, cepillado, estuco, anodizado, con recubrimiento en polvo | Sistema de color y recubrimiento configurable. |
Para diseños que requieren ventilación eficiente y una apariencia visual ordenada, Hoja de aluminio perforada con orificio redondo A menudo se especifica en disposiciones de orificios escalonados.
Estándares y Control de Calidad
Los requisitos de producción e inspección deben adaptarse al mercado de destino y a la función de uso final. Los certificados de materiales pueden documentar la química de la aleación, el estado de ánimo, las dimensiones y los resultados de las pruebas mecánicas.
| Estándar | Relevancia para el producto |
|---|---|
| ASTM B209/B209M | Requisitos de láminas y placas de aluminio y aleaciones de aluminio |
| ASTM E8/E8M | Método de ensayo de tracción para materiales metálicos. |
| EN 485-1 | Inspección técnica y condiciones de entrega de láminas, tiras y placas de aluminio. |
| EN 485-2 | Requisitos de propiedades mecánicas para productos de aluminio forjado. |
| EN 573-3 | Requisitos de composición química y designación de aleaciones. |
| Norma ISO 9001 | Marco de gestión de calidad para procesos de fabricación controlados. |
| RoHS | Requisitos de restricción para sustancias peligrosas cuando corresponda. |
El control dimensional comúnmente incluye medición del espesor, verificación del largo y ancho de la hoja, diámetro del orificio, paso, precisión de los bordes, nivel de rebabas, planitud del panel y adhesión del recubrimiento cuando se especifica una superficie terminada.
Aplicaciones en todas las industrias
La lámina metálica de aluminio perforada 5052 funciona particularmente bien cuando la resistencia a la corrosión y la apariencia deben coexistir. En proyectos de construcción, se utiliza en falsos techos, protectores solares de fachadas, paneles de relleno de balcones, rejillas de ventilación, tabiques y revestimientos decorativos. Su baja densidad reduce la carga muerta en comparación con las alternativas de acero.

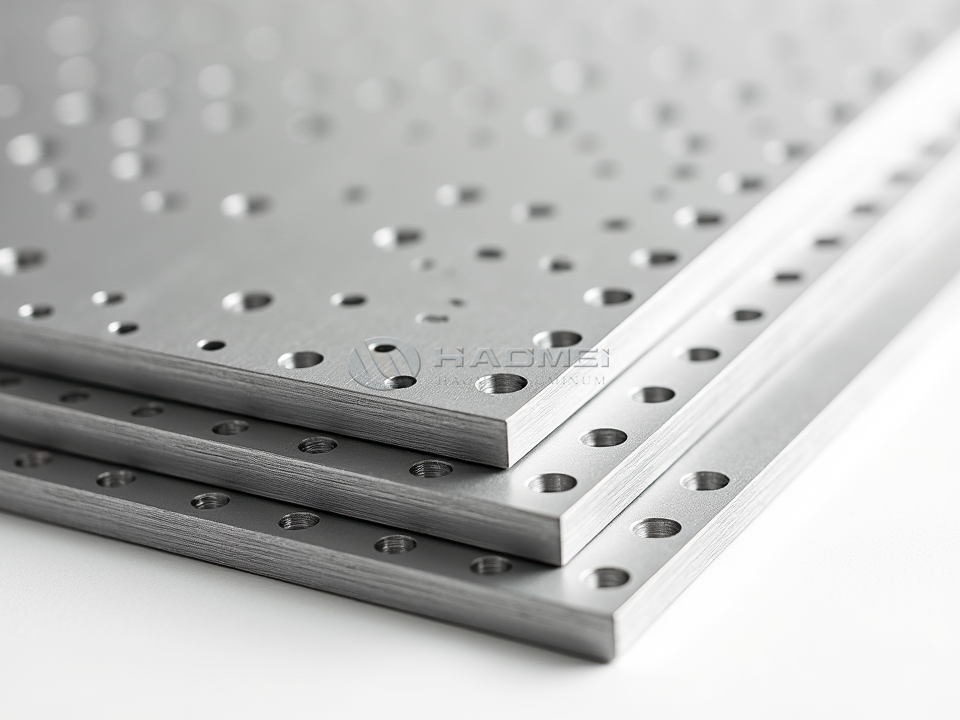

En los sistemas acústicos, las láminas frontales perforadas 5052 se combinan con lana mineral, fibra de vidrio o tela absorbente de sonido para crear paneles de pared y absorbentes de techo. En entornos marítimos y de transporte, la aleación soporta molduras interiores, cubiertas de ventilación, pasillos, paneles de equipos y barreras protectoras no estructurales. Los usuarios industriales lo emplean para protectores de máquinas, bandejas de secado, soportes de filtros, carcasas de baterías y cubiertas de disipación de calor.
Consideraciones de fabricación y acabado
El punzonado se realiza comúnmente mediante prensa de torreta CNC, prensa perforadora de alta velocidad, corte por láser para patrones especializados o herramientas personalizadas para producción en volumen. Los bordes de los agujeros pueden mostrar una pequeña rebaba después de perforar; Se recomienda el desbarbado para superficies táctiles, ensamblajes de precisión y preparación de recubrimientos.

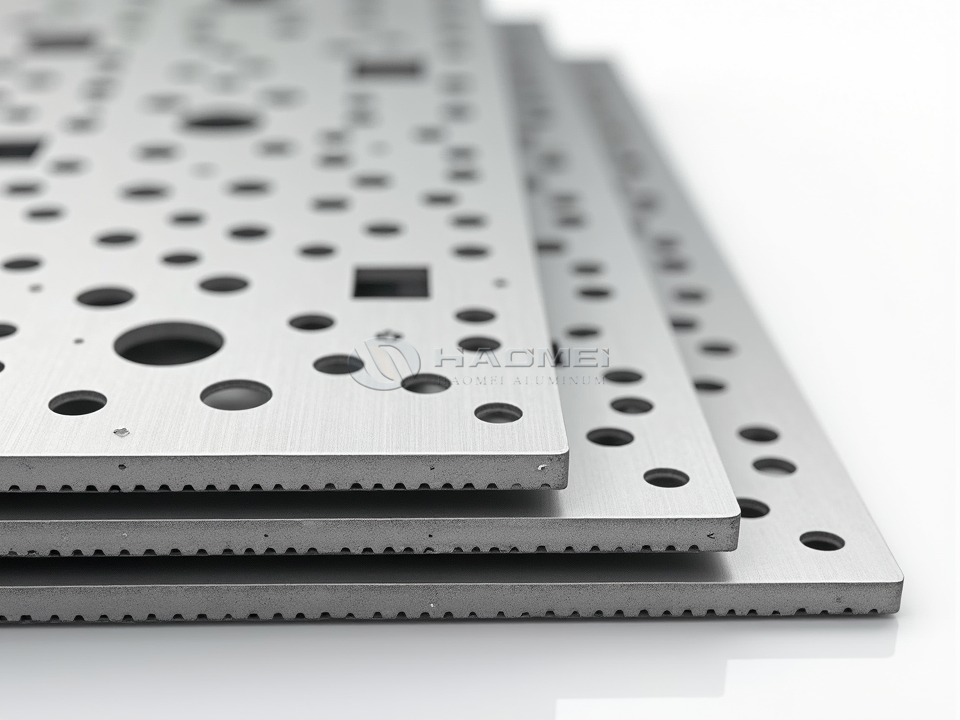

El recubrimiento en polvo ofrece una amplia selección de colores y un acabado exterior duradero. La anodización forma una capa de óxido integrada que mejora la dureza de la superficie y proporciona una apariencia metálica refinada. Para proyectos marinos o al aire libre, el tratamiento adecuado de los bordes, los sujetadores compatibles, el diseño de drenaje y el aislamiento de metales diferentes ayudan a mantener el rendimiento del servicio a largo plazo.
Al especificar una lámina metálica de aluminio perforada 5052, proporcione la aleación y el temple, el espesor, las dimensiones de la lámina, el patrón de orificios, el tamaño de los orificios, el paso, el objetivo del área abierta, la disposición de los bordes, el acabado, el requisito de planitud y el entorno de servicio previsto. Esta información respalda un diseño de panel que ofrece el flujo de aire, la resistencia, el efecto visual y la eficiencia de fabricación deseados.
