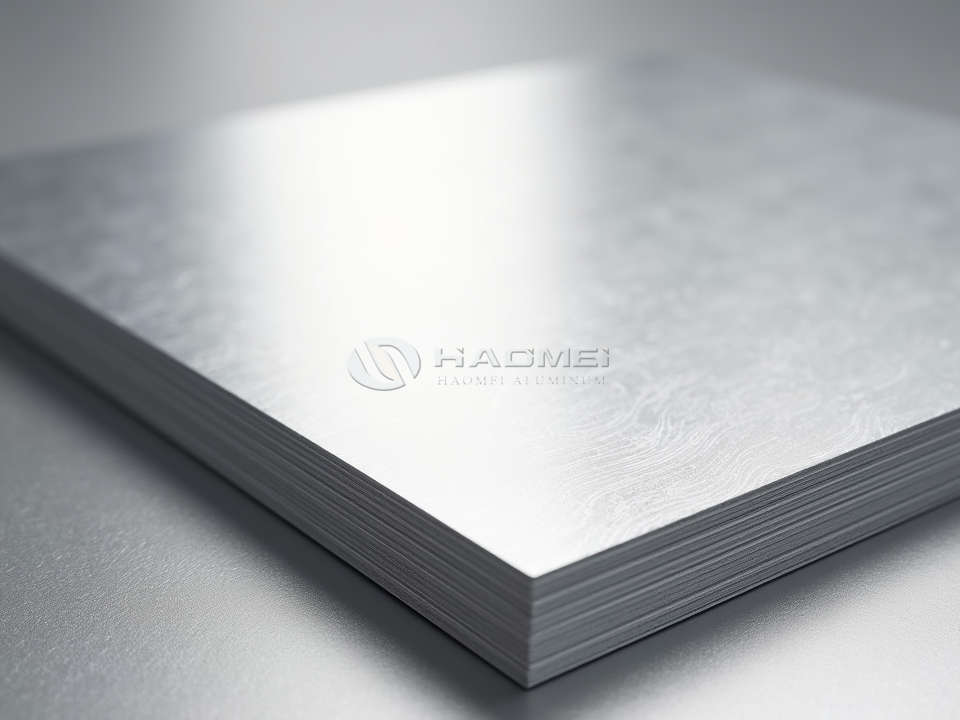

لوحة مرآة ألومنيوم عاكسة للطاقة الشمسية
سطح يوجه الطاقة بدلا من امتصاصها
لوحة مرآة الألومنيوم العاكسة للطاقة الشمسية ليست مجرد ورقة زخرفية مشرقة. تم تصميم سطحه المصقول أو المطلي للتحكم في ضوء الشمس: عكس الإشعاع بعيدًا عن غلاف المبنى، أو إعادة توجيه ضوء النهار إلى التصميمات الداخلية، أو تركيز الطاقة الشمسية على جهاز استقبال حراري. وفي هذا الدور، تصبح جودة السطح إحدى ميزات إدارة الطاقة.
بالمقارنة مع المرايا الزجاجية، فإن لوحة المرآة المصنوعة من الألومنيوم خفيفة ومقاومة للصدمات وسهلة القطع ومناسبة للتصنيع كبير الحجم. يمكن ثنيها في مقاطع عاكسة منحنية، أو تغليفها بالألواح الداعمة، أو ختمها لمكونات الإضاءة، أو تثبيتها كسطح خارجي متين. تعتبر المادة مفيدة بشكل خاص حيث يجب أن يعمل تقليل الوزن والقابلية للتشكيل ومقاومة التآكل والانعكاس العالي معًا.
للانعكاس الشمسي وظيفتان مختلفتان
يمكن أن يصف مصطلح عاكس الطاقة الشمسية هدفين مختلفين تمامًا من التصميم. إن فهم هذا التمييز يساعد المشترين على تحديد سطح مرآة الألومنيوم الصحيح.
بالنسبة للأسطح الباردة، والواجهات، ومساكن المعدات، والكسوة العازلة، فإن الهدف هو الانعكاس الكلي العالي لأشعة الشمس. ترسل اللوحة جزءًا كبيرًا من الإشعاع الشمسي الوارد مرة أخرى إلى البيئة، مما يساعد على تقليل درجة حرارة السطح والطلب على التبريد. لا يزال من الممكن أن يكون الانعكاس المنتشر ذا قيمة في هذه التطبيقات، لأن تقليل الحرارة مهم أكثر من دقة الاتجاه.
بالنسبة لمكثفات الطاقة الشمسية، وأجهزة إعادة توجيه ضوء النهار، وأجهزة الهيليوستات، والمصابيح عالية الكفاءة، فإن الانعكاس المرآوي هو الخاصية الحاسمة. يجب أن يظل الشعاع المنعكس مركزًا وليس متناثرًا. قد تبدو اللوحة لامعة للعين ولكن أداءها ضعيف في حوض مكافئ إذا كان نسيج سطحها المجهري يخلق انتشارًا مفرطًا للضوء. ولذلك، ينبغي للأنظمة الحرارية الشمسية أن تحدد كلا من الانعكاس الكلي والانعكاس المرآوي عند زاوية قبول محددة.

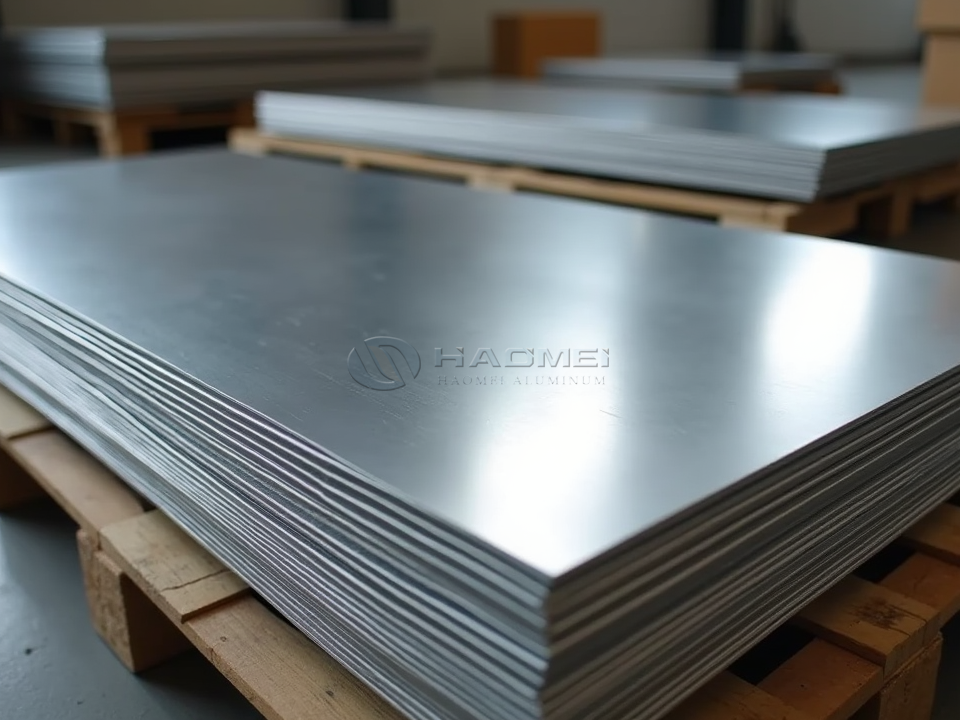

درجة عالية ورقة الألومنيوم المرآة يمكن أن يوفر وجهًا عاكسًا نظيفًا ومتسقًا للتطبيقات التي يكون فيها السطوع البصري والتحكم في الإضاءة على نفس القدر من الأهمية.
هيكل المواد والأداء البصري
لوحة مرآة الألومنيوم العاكسة للطاقة الشمسية تبدأ عادة بملف أو صفائح الألومنيوم عالية النقاء. يتم دحرجة المعدن الأساسي إلى سمك، وصقله بعناية، ومعالجته بطبقة واقية مؤكسدة أو مطلية أو مرسبة بالفراغ. يحمي مسار التشطيب هذا السطح العاكس من بصمات الأصابع والرطوبة والتآكل والأكسدة التدريجية.
غالبًا ما تتراوح قيم الانعكاس الموزونة بالطاقة الشمسية بين 80% إلى 95%، اعتمادًا على السبائك والتشطيب والطلاء الواقي وطريقة القياس وحالة السطح. يمكن للوحة المصقولة للغاية أن تنتج أداءً براقًا قويًا، بينما توفر الدرجات المؤكسدة أو المطلية سطحًا أكثر استقرارًا للاستخدام الخارجي. يجب تأكيد القيم الفعلية من خلال بيانات الاختبار بدلاً من الحكم عليها من خلال المظهر وحده.
تشمل المعلمات البصرية الأكثر صلة ما يلي:
| ملكية | نطاق المتطلبات النموذجية | لماذا يهم؟ |
|---|---|---|
| إجمالي الانعكاس الشمسي | 0.80-0.95 | يشير إلى مقدار الطاقة الشمسية التي تم رفضها أو إعادة توجيهها |
| الانعكاس المرآوي | 0.75-0.92 | تحديد التحكم في الشعاع في أنظمة التركيز والإضاءة |
| امتصاص الطاقة الشمسية | 0.05-0.20 | تقلل القيم المنخفضة عمومًا من اكتساب الحرارة |
| لمعان السطح | لمسة نهائية شديدة اللمعان متاحة | يدعم السطوع البصري وانعكاس الاتجاه |
| سمك الفيلم الواقي | 30-80 ميكرون، نموذجي | يمنع الخدوش أثناء النقل والتصنيع |
| سمك الورقة | 0.20-3.00 ملم عادي | يتم اختيارها وفقًا لتصميم الصلابة والتشكيل والدعم |
| عرض | 500-1600 ملم، عادي | يدعم تصنيع الأسقف والعاكس والألواح |
القيم تعتمد على المنتج. بالنسبة لمشاريع المكثفات الدقيقة، يجب أن تحدد مواصفات الشراء نطاق الطول الموجي الانعكاسي، وزاوية السقوط، وزاوية القبول، والتعرض للعوامل الجوية، والتموج السطحي المسموح به.
السبائك وظروف المزاج
يتم استخدام سلسلة الألومنيوم 1xxx على نطاق واسع لأن محتوى الألومنيوم العالي يدعم السطوع الممتاز، ومقاومة التآكل، والتوصيل الحراري، وسلوك التشكيل. تعتبر الدرجات مثل 1050، 1060، 1070، و1085 من الخيارات الشائعة للألواح العاكسة للطاقة الشمسية. من بينها، يتم اختيار 1060 بشكل متكرر للألواح العاكسة العامة، وعاكسات الإضاءة، والأسطح الزخرفية الموفرة للطاقة، وأنظمة العزل.
1060 ورقة الألومنيوم المرآة يجمع بين قابلية التشغيل الموثوقة وقاعدة الألومنيوم عالية النقاء، مما يجعله عمليًا للأجزاء العاكسة المشكلة وتركيبات الألواح العريضة.
يؤثر اختيار المزاج على الصلابة وتشكيل الاستجابة. يوفر H14 قوة معتدلة ومناسب للعديد من الألواح المسطحة أو القطع المشكلة بلطف. يوفر H18 حالة أصعب للتطبيقات التي تحتاج إلى مقاومة أكبر للانبعاج، على الرغم من أن الانحناء المحكم يصبح أكثر صعوبة. يكون مزاج O أكثر ليونة ويفضل عند الحاجة إلى الرسم العميق أو التشكيل المعقد أو تصنيع العاكس المنحني.
| سبيكة | محتوى الألومنيوم | المزاج المشترك | الاستخدامات المناسبة |
|---|---|---|---|
| 1050 | 99.50% كحد أدنى | يا، ح14، ح16، ح18 | عاكسات الديكور والكسوة والإضاءة |
| 1060 | 99.60% كحد أدنى | يا، ح14، ح16، ح18 | الألواح العاكسة للطاقة الشمسية، والعوازل، واللافتات |
| 1070 | 99.70% كحد أدنى | يا، ح14، ح18 | التطبيقات الانعكاسية والكهربائية العالية |
| 1085 | 99.85% كحد أدنى | يا، ح14، ح18 | أسطح عاكسة بصرية وشمسية دقيقة |
التركيب الكيميائي للوحة مرآة الألومنيوم 1060
يوضح الجدول التالي حد التركيب الكيميائي النموذجي للألومنيوم AA 1060. قد يتم تطبيق تغييرات طفيفة وفقًا للمعايير المعتمدة ومتطلبات شهادة المطحنة.
| عنصر | محتوى، ٪ |
|---|---|
| الألومنيوم، آل | 99.60 دقيقة |
| السيليكون، نعم | 0.25 كحد أقصى |
| حديد، ف | 0.35 كحد أقصى |
| النحاس، النحاس | 0.05 كحد أقصى |
| المنغنيز، من | 0.03 كحد أقصى |
| المغنيسيوم، ملغ | 0.03 كحد أقصى |
| الزنك، الزنك | 0.05 كحد أقصى |
| التيتانيوم، تي | 0.03 كحد أقصى |
| عناصر أخرى، كل منها | 0.03 كحد أقصى |
| عناصر أخرى، المجموع | 0.03 كحد أقصى |
يساعد محتوى السبائك المنخفض في الحفاظ على مقاومة التآكل والانعكاس. كما أنه يعطي 1060 لوحة توصيلًا حراريًا جيدًا، وهي ميزة مفيدة عند تركيب عاكس بالقرب من مصابيح توليد الحرارة أو أجهزة استقبال الطاقة الشمسية أو معدات البناء.
المعايير والتحقق من الجودة
يمكن إنتاج لوحة مرآة الألومنيوم العاكسة للطاقة الشمسية وفقًا للمواصفة ASTM B209 لألواح وألواح الألومنيوم وسبائكه، أو EN 485 لمنتجات الألومنيوم المدرفلة الأوروبية، أو GB/T 3880 لألواح وشرائط الألومنيوم وسبائك الألومنيوم. يجب ذكر المعيار المطلوب في أمر الشراء مع السبائك والطقس والأبعاد ونوع الطلاء ومتطلبات السطح.
يمكن تقييم الانعكاس الشمسي باستخدام ASTM E903 أو ASTM C1549 أو ISO 9050 أو EN 410، اعتمادًا على التطبيق ومتطلبات المشروع الإقليمية. يمكن استخدام ASTM E1980 عندما يكون مؤشر الانعكاس الشمسي مطلوبًا للتصميمات المتعلقة بالأسقف. بالنسبة لتركيبات الطاقة الشمسية الخارجية، يُنصح بإجراء اختبارات إضافية لمقاومة رذاذ الملح، ومقاومة الرطوبة، والتعرض للأشعة فوق البنفسجية، والتصاق الطلاء، وأداء الانحناء.
تطبيقات عملية عبر أنظمة الطاقة
في المجمعات الحرارية الشمسية ومجموعات العاكس المكافئ، تقوم لوحة الألومنيوم المرآة بتوجيه ضوء الشمس نحو أنابيب الامتصاص أو النقاط المحورية. الوزن المنخفض يجعل التثبيت أسهل من البدائل القائمة على الزجاج، خاصة في المصفوفات الكبيرة أو المعدات المتنقلة.
في المباني التجارية، يمكن لألواح الألمنيوم العاكسة أن تقلل من الحمل الحراري على حواف الأسطح، وتكسية الجدران، وملاجئ المعدات، والقنوات، والسترات العازلة. كما يعمل وجهها المشرق على تحسين توزيع ضوء النهار في المستودعات والمحطات والمباني الزراعية والممرات المغطاة.
يستخدم مصنعو الإضاءة المواد المستخدمة في وحدات LED وتركيبات الفلورسنت والمصابيح الصناعية لتوجيه الضوء بوزن أقل للتركيبات. تستفيد أيضًا التصميمات الداخلية لوسائل النقل وألواح الأجهزة ومعدات العرض وأجهزة الطهي بالطاقة الشمسية والأسطح المعمارية المزخرفة من توازن الانعكاس ومرونة التصنيع.
للحصول على أداء طويل الأمد، يجب تثبيت اللوحة بقفازات نظيفة وأدوات غير كاشطة ومثبتات متوافقة ومستلزمات تصريف. يجب أن يظل الفيلم الواقي في مكانه أثناء المعالجة ولكن يجب إزالته فورًا بعد التثبيت. يعمل السطح العاكس بشكل أفضل عندما يظل نظيفًا: يمكن أن يؤدي الغبار والبقايا الزيتية والمياه الراكدة والمواد الكيميائية العدوانية إلى تقليل الكفاءة البصرية بمرور الوقت.
تعمل لوحة مرآة الألومنيوم العاكسة للطاقة الشمسية على تحويل صفيحة رقيقة من المعدن إلى سطح بصري عملي. عندما يتم اختيار نقاء السبائك، ودرجة الحرارة، والتشطيب، وحماية الطلاء، واختبار الانعكاس لبيئة التثبيت الحقيقية، فيمكن أن تكون بمثابة مكون يمكن الاعتماد عليه في كل من المباني الموفرة للطاقة ومعدات الطاقة الشمسية.
