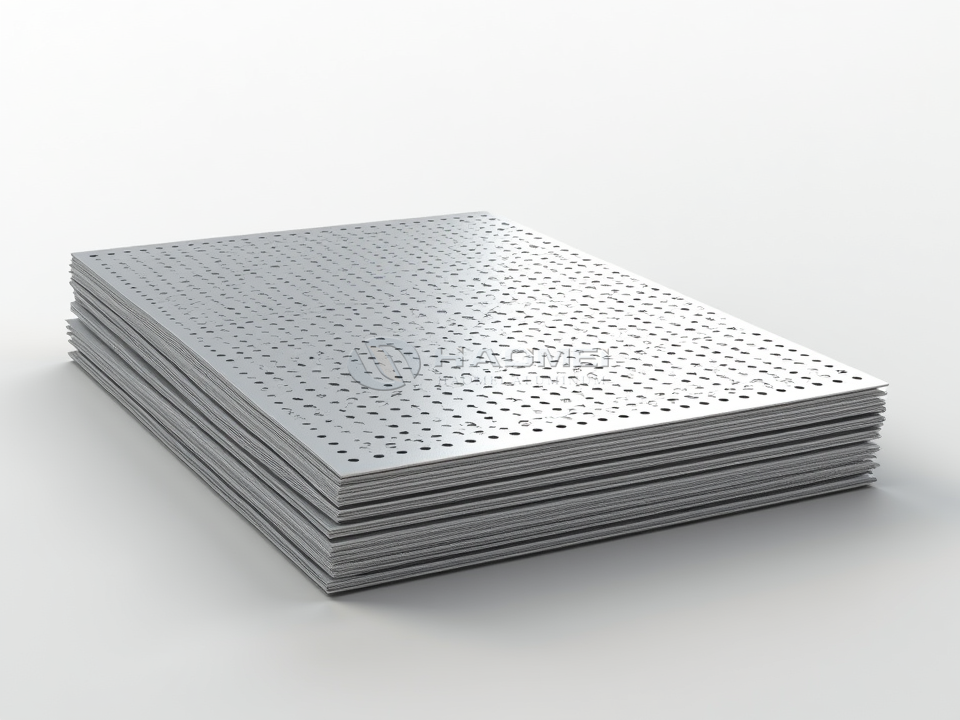

Hoja de aluminio perforada de fila recta
La lámina de aluminio perforada de hilera recta es un panel metálico perforado con precisión que presenta orificios redondos dispuestos en líneas horizontales y verticales paralelas. El patrón ordenado crea una apariencia limpia y técnica al mismo tiempo que ofrece un flujo de aire controlado, transmisión de luz, drenaje, soporte acústico y protección visual. Es ampliamente seleccionado para sistemas de cielo raso, protectores de máquinas, rejillas de ventilación, filtros, revestimientos de fachadas, exhibidores minoristas y gabinetes de equipos.
A diferencia de los patrones de perforación escalonados, la perforación en hilera recta coloca cada orificio directamente en línea con el siguiente. Esta geometría produce un efecto de cuadrícula equilibrada que es especialmente adecuado donde la alineación, el espaciado consistente y un acabado arquitectónico moderno son importantes. El diámetro del orificio, la distancia entre centros, el espesor de la lámina, la aleación, el temple, el tamaño del panel y el revestimiento de la superficie se pueden adaptar a los requisitos del proyecto.
Características y rendimiento del material
El aluminio proporciona una excelente relación resistencia-peso. Una lámina de aluminio perforada de hilera recta es mucho más liviana que una lámina de acero comparable, lo que ayuda a reducir el esfuerzo de manipulación y el soporte de carga. Su película de óxido natural proporciona una resistencia confiable a la corrosión en ambientes interiores y exteriores normales. Para lugares costeros, húmedos o expuestos a productos químicos exigentes, la anodización, el recubrimiento en polvo o el recubrimiento de PVDF pueden fortalecer aún más la protección de la superficie.
La disposición de los orificios alineados también permite una coincidencia precisa de los paneles. Los diseñadores pueden coordinar líneas de perforación a través de paneles adyacentes, mientras que los fabricantes pueden usar la rejilla recta como referencia para doblar, cortar, sujetar y enmarcar. Con márgenes de borde y espaciado de soporte adecuados, el panel permanece estable durante la instalación y el servicio.
| Característica de rendimiento | Beneficio para el cliente |
|---|---|
| Baja densidad | Transporte, elevación e instalación más fáciles que las alternativas de acero. |
| Alineación de agujeros rectos | Ritmo visual limpio y registro conveniente de panel a panel |
| Resistencia a la corrosión | Adecuado para espacios interiores y aplicaciones exteriores protegidas. |
| Buena formabilidad | Admite corte, plegado, enrollado, canteado y estampado ligero |
| Área abierta controlada | Equilibra la ventilación, la visibilidad, la sombra y la resistencia del material. |
| Aluminio reciclable | Apoya el uso de material circular y reduce los residuos al final de su vida útil |
| Acabados superficiales compatibles | Disponible en superficies con acabado laminado, cepillado, anodizado, con recubrimiento en polvo o pintadas. |
Aleaciones típicas y condiciones de temple
La elección de la aleación debe reflejar el comportamiento de conformado requerido, la rigidez del panel, el entorno de corrosión y el acabado. AA 1050 se utiliza a menudo para paneles decorativos y ligeros. AA 3003 ofrece resistencia mejorada y es una opción común para láminas perforadas industriales y arquitectónicas en general. Se prefiere AA 5052 cuando se necesita mayor resistencia a condiciones marinas o húmedas.
| Aleación | Temperamento común | Características primarias | Usos típicos |
|---|---|---|---|
| 1050 | O, H14, H24 | Alta pureza del aluminio, excelente conformado, superficie brillante. | Mamparas interiores, cubiertas de iluminación, paneles decorativos. |
| 1060 | O, H14, H24 | Buena conductividad eléctrica y térmica, fácil procesamiento. | Cubiertas de ventilación, revestimientos acústicos, fabricación general. |
| 3003 | H14, H24 | Fuerza moderada, buena resistencia a la corrosión, formación estable | Techos, protecciones de máquinas, paneles de equipos. |
| 5052 | H32, H34 | Mayor resistencia y fuerte resistencia a la humedad. | Pantallas exteriores, piezas de transporte, proyectos marinos adyacentes. |
Composición química
Los valores mostrados son rangos típicos máximos o especificados en porcentaje en peso. Se deben utilizar certificados de fábrica reales cuando un proyecto tenga requisitos de cumplimiento estrictos.
| Aleación | Y | fe | Cu | Minnesota | magnesio | cr | zinc | Alabama |
|---|---|---|---|---|---|---|---|---|
| 1050 | Si + Fe 0,95 máx. | Incluido con Si | 0,05 máx. | 0,05 máx. | 0,05 máx. | - | 0,05 máx. | 99,50 minutos |
| 3003 | 0,60 máx. | 0,70 máx. | 0,05-0,20 | 1,00-1,50 | - | - | 0,10 máx. | Resto |
| 5052 | 0,25 máx. | 0,40 máx. | 0,10 máx. | 0,10 máx. | 2,20-2,80 | 0,15-0,35 | 0,10 máx. | Resto |
Diseño de perforación y especificaciones técnicas.
Los agujeros redondos son el formato más común para las láminas de aluminio en hileras rectas. El patrón está definido por el diámetro del orificio y el paso de centro a centro en ambas direcciones. El paso horizontal y vertical igual crea una cuadrícula; El tono desigual crea una cuadrícula rectangular con un efecto visual más direccional.
El área abierta es un valor de diseño importante porque afecta el flujo de aire, el rendimiento de absorción acústica, el paso de la luz natural, la privacidad y la rigidez del panel. Para agujeros redondos en un patrón de hilera recta, el cálculo teórico del área abierta es:
Área abierta (%) = π × diámetro del orificio² ÷ (4 × paso horizontal × paso vertical) × 100
| Artículo de especificación | Gama estándar | Capacidad personalizada |
|---|---|---|
| Espesor de la hoja | 0,5-3,0 milímetros | Hasta 6,0 mm según el tamaño del orificio y las herramientas |
| Diámetro del agujero | 1,0-25,0 milímetros | Orificios más grandes disponibles para paneles de alta resistencia |
| Paso horizontal | 2,0-50,0 milímetros | Producido según los requisitos del dibujo. |
| Paso vertical | 2,0-50,0 milímetros | Producido según los requisitos del dibujo. |
| Área abierta | 15-60% | Calculado a partir de la geometría del agujero y del paso. |
| Ancho de hoja estándar | 1.000 milímetros, 1.220 milímetros, 1.500 milímetros | Cortar o cortar al ancho requerido |
| Longitud de hoja estándar | 2.000 milímetros, 2.440 milímetros, 3.000 milímetros | Paneles cortados a medida disponibles |
| Margen de borde | 10-30mm | Ajustable para enmarcar, plegar o sujetar. |
| Acabado superficial | Acabado laminado, anodizado, con recubrimiento en polvo. | Opciones de película protectora cepillada, pintada |
| Llanura | Sujeto a espesor y área abierta. | Nivelación disponible para formatos de panel seleccionados |
Una pauta práctica de punzonado es utilizar un diámetro de orificio igual o mayor que el espesor de la lámina. Los agujeros muy pequeños en material de gran espesor pueden aumentar la fuerza de punzonado, crear rebabas y acortar la vida útil de la herramienta. Los puentes estrechos entre los orificios también pueden afectar la planitud del panel, particularmente cuando el área abierta es alta.
Valores de referencia mecánicos
Las propiedades mecánicas varían según la aleación, el temple, el espesor y la ruta de procesamiento. La perforación reduce la sección de carga efectiva, por lo que los cálculos estructurales deben basarse en la geometría del panel terminado en lugar de valores de lámina sólida únicamente.
| Aleación y temple | Resistencia a la tracción, MPa | Límite elástico, MPa | Alargamiento | Densidad, g/cm³ |
|---|---|---|---|---|
| 1050-H14 | 85-115 | 60 minutos | 3-8% | 2.71 |
| 3003-H14 | 130-170 | 115 minutos | 3-8% | 2.73 |
| 5052-H32 | 210-260 | 160 minutos | 7-12% | 2,68 |
Aplicaciones para paneles de perforación alineados
La lámina de aluminio perforada de hilera recta se adapta a proyectos donde el patrón debe verse ordenado desde cerca y seguir siendo funcional desde la distancia. En techos, los huecos se pueden trabajar con lana mineral o tejido acústico para mejorar la absorción acústica. En los sistemas de equipos y HVAC, permiten el movimiento del aire mientras mantienen los objetos más grandes alejados de ventiladores, conductos o componentes internos.
| Área de aplicación | Función de los agujeros en fila recta | Dirección de aleación recomendada |
|---|---|---|
| falsos techos | Circulación de aire, soporte de respaldo acústico, textura visual. | 3003-H14 o 1050-H14 |
| Cubiertas de ventilación | Paso de aire controlado y pantalla protectora. | 3003-H14 |
| Protecciones de maquinas | Visibilidad, flujo de aire y protección de contacto. | 3003-H14 o 5052-H32 |
| Mamparas arquitectónicas | Protección solar, privacidad parcial, expresión de fachada. | 3003 o 5052 con revestimiento |
| Filtros y separadores | Soporte de retención para medios filtrantes o partículas más grandes. | 3003-H14 |
| Exhibidores minoristas | Presentación de productos ligera y insertos para estanterías. | 1050-H14 o 3003-H14 |
| Revestimientos acústicos de paredes | Acceso sano a materiales de soporte absorbentes. | 1050 o 3003 |
Para proyectos que requieren una geometría de perforación diferente, un Hoja de aluminio perforada con orificio redondo También se puede especificar con disposiciones escalonadas, áreas abiertas más amplias o combinaciones de pasos alternativos.
Notas de fabricación, acabado y pedidos
Los paneles pueden suministrarse como láminas perforadas planas o procesarse para obtener componentes terminados. Las operaciones secundarias comunes incluyen corte por láser, cizallado, desbarbado, plegado, dobladillo, muescas en esquinas, soldadura, remachado y perforación de orificios de instalación. Se recomienda el tratamiento de los bordes donde la lámina se manipulará con frecuencia o se instalará en áreas orientadas al público.
El recubrimiento en polvo ofrece una amplia selección de colores y una cobertura duradera. El anodizado preserva la apariencia metálica al tiempo que aumenta la dureza de la capa de óxido y la resistencia a la corrosión. Al seleccionar un acabado, considere si los orificios requieren una cobertura total del recubrimiento, si la consistencia del color entre lotes es fundamental y si el panel se instalará en interiores, exteriores o cerca de agua salada.
Para obtener una cotización precisa, proporcione la aleación, el temperamento, el espesor, el diámetro del orificio, el paso horizontal, el paso vertical, el margen del borde, las dimensiones del panel, el acabado, la cantidad y cualquier detalle de plegado o montaje. Esta información permite la selección adecuada de herramientas y ayuda a lograr la apariencia, el área abierta y el rendimiento del panel terminado requeridos.
