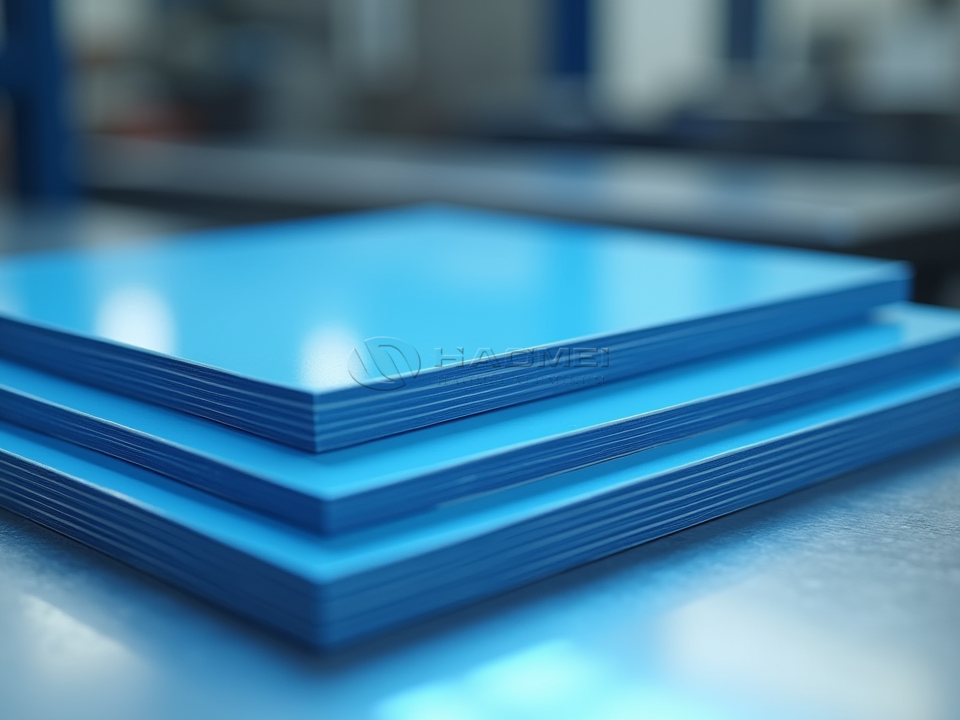

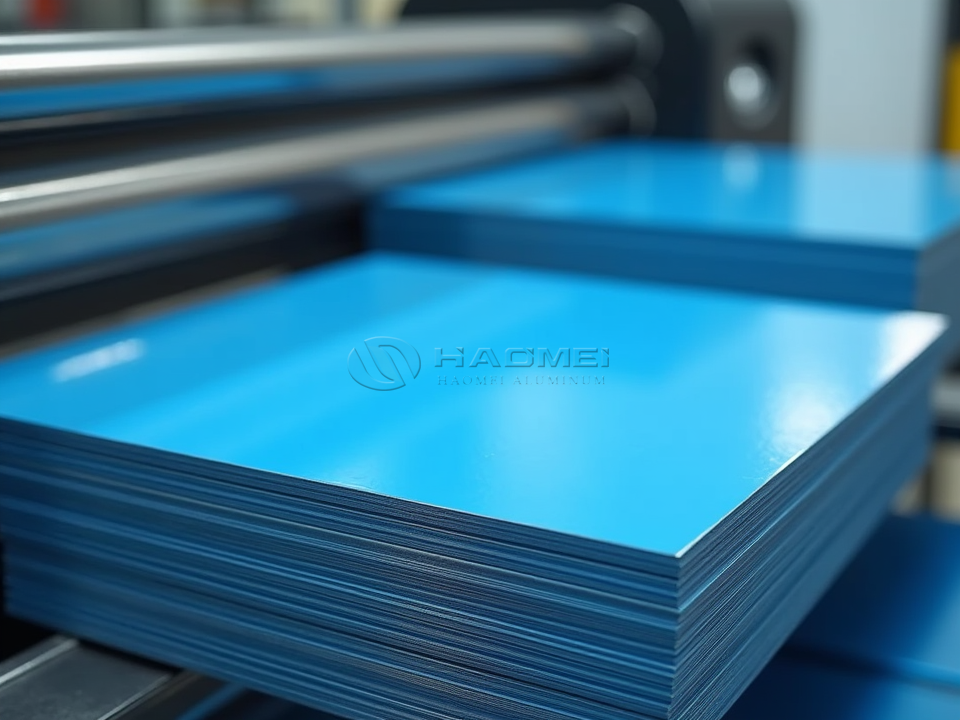

Placa de aluminio CTP de impresión offset
La plancha de aluminio CTP para impresión offset es una plancha litográfica de alta precisión diseñada para imágenes de computadora a plancha, rendimiento estable de la prensa y producción de impresión eficiente. Utiliza un sustrato de aluminio dimensionalmente estable, granulado electroquímico, anodizado y un recubrimiento fotosensible o térmico para transferir datos de imágenes digitales directamente a la plancha de impresión sin película.
Para los impresores que manipulan periódicos, libros, hojas comerciales, etiquetas, cartones plegables y materiales promocionales, esta plancha ofrece puntos nítidos, fabricación rápida de planchas, equilibrio confiable entre tinta y agua y una fuerte resistencia durante el funcionamiento de la prensa.
Descripción del Producto
Una plancha de aluminio CTP para impresión offset se construye sobre una base de aluminio de alta pureza, comúnmente de aluminio de las series 1050, 1060 o 1070. La superficie se trata mecánica y electroquímicamente para formar una estructura granulada uniforme y luego se anodiza para mejorar la resistencia al desgaste y la adhesión del recubrimiento.
La plancha se puede suministrar en versiones térmica, violeta, UV, positiva, negativa, de baja química, sin proceso o de tiradas largas, según la filmadora de planchas, el sistema revelador y el volumen de impresión esperado. Para usuarios que buscan una plataforma de placa de aluminio general, Placa CTP de aluminio Las soluciones proporcionan un equilibrio práctico entre precisión de imagen y durabilidad de la prensa.
Características principales
| Artículo | Valor de rendimiento |
|---|---|
| sustrato | Hoja de aleación de aluminio de alta pureza |
| método de imagen | Exposición digital de computadora a plancha |
| Estructura superficial | Superficie granulada y anodizada uniforme |
| Reproducción de puntos | Retención fina de detalles de luces y sombras |
| Equilibrio tinta-agua | Estabilización rápida en prensa. |
| Comportamiento del recubrimiento | Revelado limpio y fuerte adherencia de la imagen. |
| Rango de aplicación | Alimentación de hojas, offset de bobina, periódicos, embalajes, impresión comercial |
El valor de la placa proviene de la cooperación entre la base de aluminio y la capa de revestimiento. El aluminio controla la planitud, la resistencia y la estabilidad dimensional, mientras que el recubrimiento controla la sensibilidad, el contraste de la imagen, la resistencia química y la vida útil de la prensa.
Composición química de la base de aluminio típica
La composición del sustrato puede variar según el grado de la placa y los requisitos del cliente. La siguiente tabla muestra un rango de referencia común para bases de placas de aluminio 1050 y 1060 utilizadas en aplicaciones litográficas.
| Elemento | 1050 Aluminio, % | 1060 Aluminio, % | Función en base de placa |
|---|---|---|---|
| Alabama | >= 99.50 | >= 99.60 | Metal principal, soporta conductividad y formabilidad. |
| fe | <= 0,40 | <= 0,35 | Influye en el refinamiento y la resistencia del grano. |
| Y | <= 0,25 | <= 0,25 | Afecta la respuesta de la superficie durante el granulado. |
| Cu | <= 0,05 | <= 0,05 | Controlado para mantener el comportamiento frente a la corrosión. |
| Minnesota | <= 0,05 | <= 0,03 | Contribución de fuerza menor |
| magnesio | <= 0,05 | <= 0,03 | Limitado para tratamiento electroquímico estable. |
| zinc | <= 0,05 | <= 0,05 | Nivel de impureza controlado |
| De | <= 0,03 | <= 0,03 | Ajuste de la estructura del grano |
| Otros | <= 0,15 en total | <= 0,15 en total | Elementos residuales |
Se prefiere el aluminio de alta pureza porque admite un graneado consistente, un anodizado limpio y una respuesta de recubrimiento predecible. Un sustrato estable ayuda a reducir los defectos de la placa, como rayas, poros, desarrollo desigual y desgaste prematuro.
Especificaciones técnicas
| Parámetro | Rango común |
|---|---|
| Espesor de la placa | 0,15 mm, 0,20 mm, 0,24 mm, 0,27 mm, 0,30 mm, 0,40 mm |
| Ancho | 400 mm a 1600 mm |
| Longitud | Tamaño de hoja personalizado o procesamiento de bobinas |
| Tolerancia de espesor | ±0,005 mm a ±0,010 mm, dependiendo del calibre |
| Rugosidad superficial Ra | 0,45 µm a 0,65 µm típico |
| Peso de la capa anódica | 2,0 g/m² a 4,0 g/m² típico |
| Peso del recubrimiento | 0,8 g/m² a 1,6 g/m² típico |
| Llanura | Adecuado para carga automática de planchas. |
| Condición de almacenamiento | Fresco, seco, protegido de la luz y la humedad. |
| Duración | Comúnmente de 12 a 18 meses según el almacenamiento recomendado. |
Propiedades mecánicas del sustrato de aluminio.
| Propiedad | Valor típico |
|---|---|
| Temperamento | H18 o temperamento duro similar |
| Resistencia a la tracción | 130 MPa a 170 MPa |
| Fuerza de producción | 115 MPa a 155 MPa |
| Alargamiento | 1% a 4% |
| módulo elástico | Aprox. 69 GPa |
| Densidad | Aprox. 2,70 g/cm³ |
| Comportamiento de flexión | Adecuado para perforar, doblar y montar placas. |
El aluminio templado mejora la estabilidad de manejo durante la carga de placas, punzonado, doblado y operación de prensa de alta velocidad. Una buena planitud también ayuda a mantener el registro, especialmente en la impresión multicolor.
Impresión de datos de rendimiento
| Artículo de rendimiento | Resultado típico |
|---|---|
| Resolución | Del 1% al 99% a 200 lpp, según el flujo de trabajo |
| Capacidad de detección de FM | Soporte de puntos típico de 20 µm a 25 µm |
| Longitud del tiraje, calidad estándar | 50.000 a 150.000 impresiones |
| Longitud de tirada, calidad horneada o de tirada larga | 200.000 a 500.000 impresiones o más |
| Energía de exposición, tipo térmico. | 100 mJ/cm² a 150 mJ/cm² típico |
| Compatibilidad con desarrolladores | Sistemas estándar alcalinos, de baja química o sin procesos |
| Desperdicio inicial | Bajo, debido al rápido equilibrio tinta-agua |
| Contraste de imagen | Inspección visual clara después de la exposición o el desarrollo. |

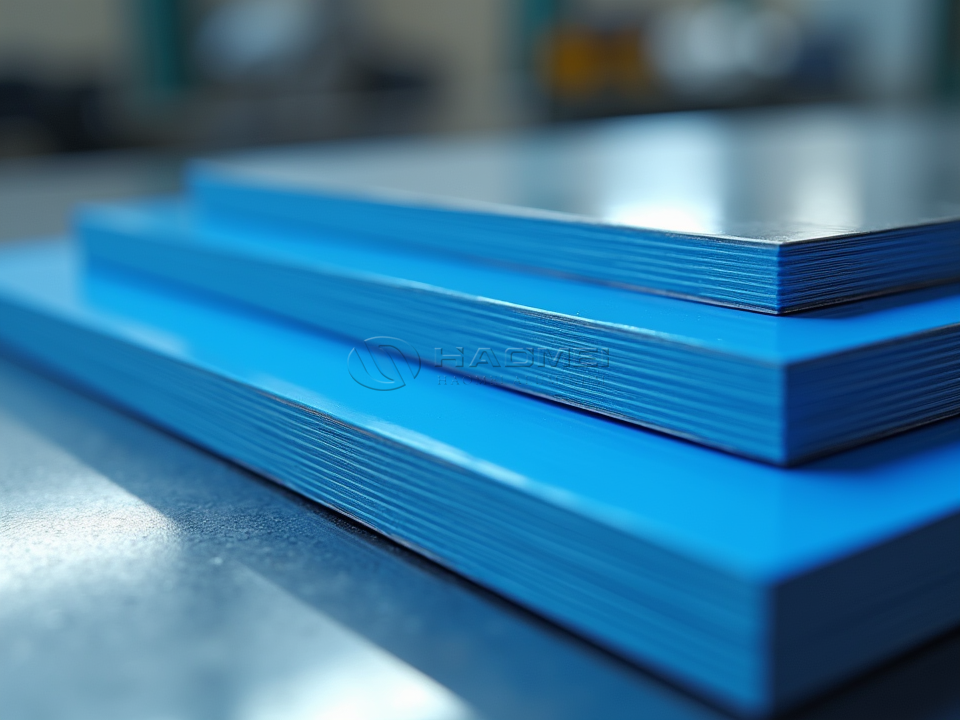

Para trabajos de publicación, embalaje o libros de gran volumen, un Placa CTP térmica A menudo se selecciona debido a su manejo estable a la luz del día, su gran latitud de imagen y su rendimiento confiable a largo plazo.
Ingeniería de superficies y comportamiento del revestimiento
La superficie de la placa no es simplemente aluminio pulido. Es una microestructura controlada diseñada para retener agua en áreas sin imagen y al mismo tiempo favorece la aceptación de la tinta en áreas con imagen. El granulado electroquímico crea valles y picos uniformes. La anodización convierte la capa superior en una película dura de óxido de aluminio, lo que proporciona a la placa una mayor resistencia al desgaste y un mejor anclaje del revestimiento.
El recubrimiento debe reaccionar consistentemente a la exposición al láser. En los sistemas térmicos positivos, el área expuesta se vuelve soluble en revelador. En sistemas negativos la zona expuesta se endurece y permanece en la placa. Los sistemas violeta y UV utilizan diferentes mecanismos sensibles a la luz, pero aún dependen de la calidad del sustrato para la estabilidad de la impresión final.
Beneficios prácticos para los impresores
| Necesidad del cliente | Beneficio de placa |
|---|---|
| Flujo de trabajo más rápido en la sala de planchas | La imagen digital directa elimina el procesamiento de películas |
| Puntos más limpios | El recubrimiento uniforme permite una reproducción nítida de las luces |
| Ajuste de prensa reducido | El granulado estable ayuda a equilibrar la tinta y el agua rápidamente |
| Vida útil más larga | El aluminio anodizado resiste la abrasión en la prensa. |
| Menor desperdicio | El registro preciso y el inicio rápido reducen la pérdida de papel |
| Producción flexible | Adecuado para trabajos offset de tiradas cortas y largas |
Las imprentas pueden reducir el tiempo de preparación porque los archivos digitales se transfieren directamente a la plancha. Esto mejora la coherencia de un trabajo a otro y admite pedidos repetidos donde el color de la marca y la claridad del texto fino son importantes.
Campos de aplicación
| Segmento de impresión | Productos típicos |
|---|---|
| Impresión comercial | Folletos, catálogos, carteles, calendarios. |
| Publicación | Libros, revistas, manuales, materiales educativos. |
| impresión de periódicos | Periódicos, encartes, hojas publicitarias. |
| Embalaje | Cartones plegables, cajas de cartón, etiquetas. |
| Seguridad e impresión fina | Certificados, tickets, patrones de microtexto. |
| Producción offset de bobina | Publicación de alta velocidad y trabajo de correo directo. |
La impresión offset de planchas de aluminio CTP es especialmente valiosa cuando se requiere nitidez de imagen, repetibilidad y estabilidad de la prensa. Los impresores de envases aprecian su resistencia a tiradas más largas y cambios de color frecuentes. Los impresores de periódicos prefieren imágenes rápidas y montaje rápido. Los impresores comerciales se benefician de la reproducción detallada en fotografías, degradados y tipos pequeños.
Guía de selección
| Requisito | Dirección de placa recomendada |
|---|---|

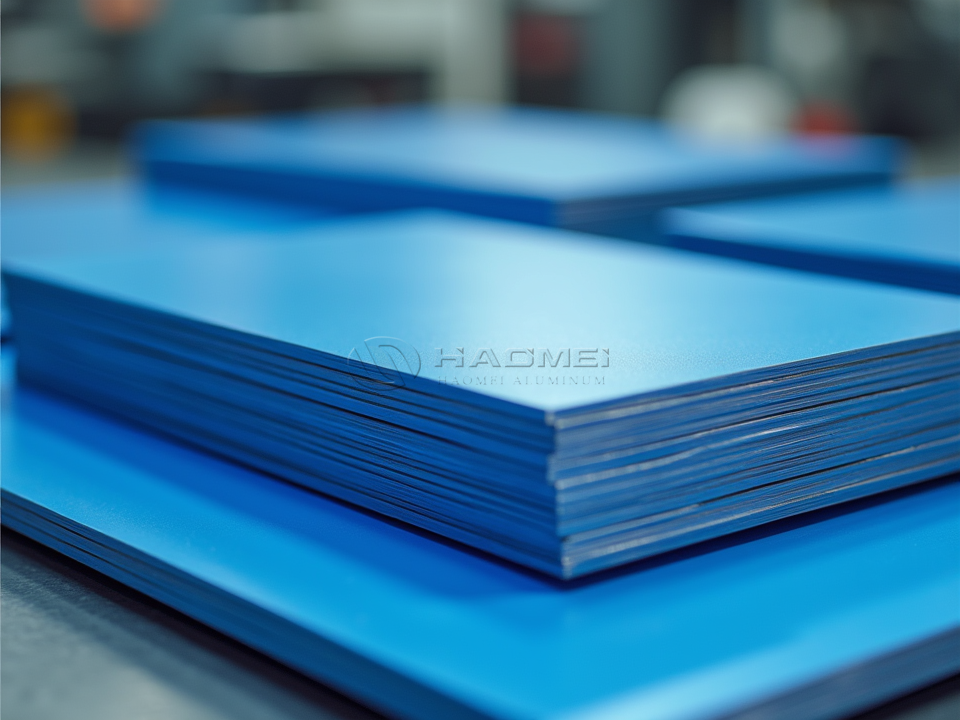

| Trabajos comerciales estándar | Plancha CTP positiva o térmica |
| Trabajo periodístico a alta velocidad | Placa violeta o térmica con sensibilidad rápida |
| Embalaje con tiradas largas | Plancha térmica o al horno de larga duración |
| Manipulación de productos químicos reducida | Placa de baja química o sin proceso |
| impresión con tinta ultravioleta | Plancha CTP compatible con UV |
| Reproducción de pantalla fina | Placa con alta resolución y amplia latitud de exposición. |
La selección de planchas debe coincidir con el tipo de láser del filmador de planchas, la química del procesador, la velocidad de la prensa, el sistema de tinta, el sustrato y la longitud de tirada esperada. Una placa que funciona bien en un flujo de trabajo puede necesitar ajustes en otro, por lo que se deben comprobar periódicamente la calibración de la exposición, la actividad del revelador y el estado de las encías.
Notas de manipulación y almacenamiento
Guarde los platos en posición horizontal en su embalaje original, lejos del calor, la humedad, la luz solar directa y los vapores químicos fuertes. Antes de tomar imágenes, deje que las placas alcancen la temperatura ambiente para evitar la condensación. Durante la manipulación, se recomienda utilizar guantes para evitar huellas dactilares, marcas de aceite y rayones en el revestimiento.
En la sala de placas, la temperatura estable del desarrollador y la reposición mejoran la consistencia. En la prensa, el pH correcto de la solución humectante, la conductividad y la presión del rodillo ayudan a proteger la superficie de la plancha y prolongar la vida útil de la impresión.
Por qué este plato agrega valor
La placa de aluminio CTP para impresión offset combina estabilidad del material, velocidad del flujo de trabajo digital y precisión litográfica. Su base de aluminio de alta pureza proporciona planitud y resistencia, mientras que la superficie y el recubrimiento diseñados brindan imágenes limpias y un comportamiento confiable de la prensa. Para los impresores que buscan mejorar la calidad, acortar el tiempo de preparación y controlar los costos de producción, esta plancha es una base confiable para la impresión offset moderna.
