ورقة الألمنيوم المنقوشة لصندوق الأدوات
إن صفائح الألمنيوم المنقوشة على صندوق الأدوات عبارة عن مادة معدنية عملية مصممة للألواح الواقية وصناديق أدوات الشاحنات وخزائن المعدات ومقصورات المقطورات ووحدات التخزين الصناعية. يعمل نمطه المرتفع على تحسين قبضة السطح، ويقوي المظهر البصري، ويساعد على إخفاء العلامات البسيطة الناتجة عن التعامل اليومي. بالمقارنة مع صفائح الألمنيوم العادية، فإن صفائح المداس المنقوشة توفر سطح عمل أكثر متانة دون إضافة وزن زائد.
يتم إنتاج المادة عادةً بأنماط الماس أو الخمسة أشرطة أو المدقق. تجعل هذه التصميمات المرتفعة ألواح صندوق الأدوات أكثر أمانًا في التعامل معها وأكثر مقاومة للخدوش والخدوش والانزلاق. يشكل الألومنيوم أيضًا طبقة أكسيد طبيعية عند تعرضه للهواء، مما يوفر مقاومة موثوقة للتآكل في المرائب الرطبة، والمركبات الخارجية، والبيئات البحرية المجاورة، ومواقع العمل.
المزايا الوظيفية لتصنيع صندوق الأدوات
يجب أن يحمي صندوق الأدوات الأدوات بينما يظل قابلاً للحمل وقابلاً للتنظيف وموثوقًا من الناحية الهيكلية. يلبي الألومنيوم المنقوش هذه المتطلبات من خلال توازن القوة وقابلية التشكيل والكثافة المنخفضة. يساعد الألمنيوم، الذي يبلغ وزنه حوالي ثلث وزن الفولاذ، على تقليل حمولة السيارة مع الحفاظ على الغلاف الخارجي القوي.
| وظيفة | كيف يدعمها الألومنيوم المنقوش | فائدة العملاء |
|---|---|---|
| مقاومة الانزلاق | تعمل القضبان المرتفعة أو الماسات على إنشاء سطح تلامس محكم | التعامل بشكل أكثر أمانًا مع الأغطية والدرجات ولوحات الوصول |
| حماية السطح | يعمل النقش على تشتيت ضغط التلامس ويخفي الخدوش الخفيفة | مظهر أنظف خلال فترة الخدمة |
| بناء خفيف الوزن | تبلغ كثافة الألومنيوم حوالي 2.73 جم/سم3 | تركيب أسهل ووزن نقل أقل |
| مقاومة التآكل | طبقة الأكسيد الطبيعي تحمي المعدن الأساسي | مناسبة للبيئات الرطبة والمتربة والخارجية |
| مرونة التصنيع | يمكن قطع الورقة أو ثنيها أو حفرها أو تثبيتها أو لحامها | يدعم أحجام وتخطيطات صندوق الأدوات المخصصة |
| صيانة منخفضة | سطح غير قابل للصدأ ينظف بسهولة باستخدام منظف خفيف | انخفاض صيانة الأسطول ومعدات الورش |

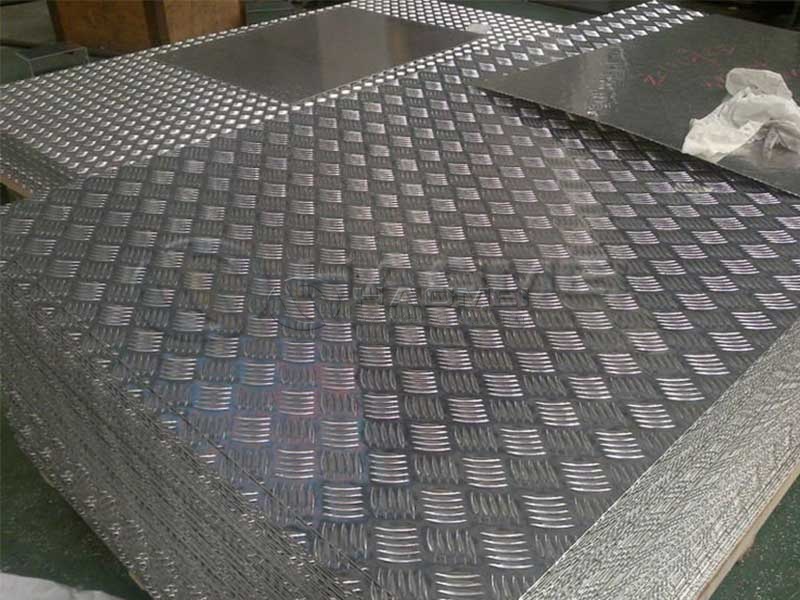

بالنسبة لأغطية صندوق الأدوات والجدران الخارجية، غالبًا ما يتم اختيار مداس الماس للحصول على تشطيب صناعي جريء. توفر الأنماط ذات الخمسة أشرطة خطوط جر واسعة وهي مناسبة بشكل خاص عندما يتم السير على الورقة. للتطبيقات التي تحتاج إلى ملف تعريف أكثر وضوحًا مضاد للانزلاق، لوحة مداس من الألومنيوم بخمسة أشرطة يعد خيارًا قويًا لأغطية الوصول وأرضيات المركبات ومرفقات المعدات الثقيلة.
السبائك الشائعة والظروف المزاجية
الدرجات الأكثر استخدامًا على نطاق واسع لصفائح الألومنيوم المنقوشة في صندوق الأدوات هي 3003 و5052. السبائك 3003 عبارة عن درجة من الألومنيوم والمنغنيز ذات قيمة للتشكيل الاقتصادي والمقاومة العامة للتآكل. تحتوي سبيكة 5052 على المغنيسيوم، مما يمنحها قوة أعلى ومقاومة محسنة للمياه المالحة والأجواء الصناعية.
| سبيكة | مزاج نموذجي | الخصائص الرئيسية | الاستخدام الموصى به لصندوق الأدوات |
|---|---|---|---|
| 3003 | ح22، ح24 | قابلية تشكيل جيدة، قوة معتدلة، اقتصادية | صناديق الشاحنات الخفيفة، وجلود الخزانات، والألواح الداخلية |
| 3003 | ح14 | حالة أكثر ليونة مع سهولة الانحناء | الكسوة الديكورية وقطع الزوايا المشكلة |
| 5052 | ح32، ح34 | قوة أعلى ومقاومة ممتازة للتآكل | صناديق الشاحنات الثقيلة، والتخزين البحري، والخزائن الخارجية |
| 5052 | ح111 | قابلية تشغيل جيدة مع قوة معتدلة | الهياكل الملحومة والأغطية المصنعة |
تشير تسميات المزاج إلى حالة تصلب العمل للألمنيوم غير القابل للمعالجة بالحرارة. تشير H22 وH32 إلى مادة مقواة بالإجهاد وملدنة جزئيًا، مما يوفر توازنًا مفيدًا بين قابلية الانحناء والقوة. توفر H24 وH34 حالة أصعب للألواح التي تحتاج إلى مقاومة محسنة للانبعاج. يجب أن يأخذ الاختيار في الاعتبار سمك الورقة، ونصف قطر الانحناء، وامتداد الغطاء، وتصميم المفصلة، والحمل المتوقع.
التركيب الكيميائي
يؤثر التركيب الكيميائي على سلوك التآكل، وتشكيل الاستجابة، والقوة الميكانيكية. القيم الموضحة هي حدود قياسية بالنسبة المئوية للوزن وقد تختلف وفقًا لمواصفات المادة المسيطرة.
| سبيكة | سي | الحديد | النحاس | من | ملغ | كر | الزنك | تي | آل |
|---|---|---|---|---|---|---|---|---|---|
| 3003 | 0.60 كحد أقصى | 0.70 كحد أقصى | 0.05-0.20 | 1.0-1.5 | - | - | 0.10 كحد أقصى | - | التوازن |
| 5052 | 0.25 كحد أقصى | 0.40 كحد أقصى | 0.10 كحد أقصى | 0.10 كحد أقصى | 2.2-2.8 | 0.15-0.35 | 0.10 كحد أقصى | - | التوازن |
يعمل المنغنيز في 3003 على تحسين القوة مقارنة بالألمنيوم النقي تجاريًا مع الحفاظ على سهولة التصنيع. يساهم المغنيسيوم والكروم في 5052 في أدائها الأقوى ومقاومتها للتآكل، مما يجعلها درجة مفضلة للخدمة المتنقلة أو الساحلية المتطلبة.
المواصفات الفنية وخيارات الأبعاد
يتم توفير صفائح الألمنيوم المنقوشة في صندوق الأدوات في ملفات، أو صفائح قياسية، أو قطع فارغة حسب الحجم. يجب مناقشة السُمك النهائي بعناية لأن ارتفاع المداس المرتفع يساهم في القياس الإجمالي. للحصول على تصنيع دقيق، حدد سمك المعدن الأساسي والسمك الإجمالي بما في ذلك النمط المنقوش.
| المعلمة | النطاق النموذجي | ملاحظات |
|---|---|---|
| سمك القاعدة | 1.0-6.0 ملم | 1.5-3.0 ملم شائع في لوحات صندوق الأدوات |
| سمك الكلي | سمك القاعدة بالإضافة إلى ارتفاع النمط | ارتفاع النمط عادة 0.8-1.5 ملم |
| عرض الورقة القياسية | 1000-1500 ملم | قد تكون عروض الشق المخصصة متاحة |
| طول الورقة القياسية | 2000-6000 ملم | أطوال القطع يمكن أن تقلل من خردة التصنيع |
| القطر الداخلي للملف | 405 ملم أو 508 ملم | يعتمد على متطلبات المعالجة والنظام |
| الانتهاء من السطح | لمسة نهائية من الطاحونة، مداس لامع، لمسة نهائية مطلية | يمكن تطبيق فيلم الحماية عند الطلب |
| خيارات النمط | الماس، خمسة أشرطة، ثلاثة أشرطة، المدقق | يجب أن يتطابق اتجاه النمط مع تصميم التصنيع |
| الكثافة | حوالي 2.73 جم/سم3 | يدعم البناء خفيف الوزن |
| نطاق الانصهار | حوالي 605-655 درجة مئوية | يعتمد على تكوين السبائك |
| الموصلية الحرارية | حوالي 121-193 واط/م·ك | مفيد عند الحاجة إلى تبديد الحرارة |
الخواص الميكانيكية النموذجية
تختلف البيانات الميكانيكية باختلاف السبائك والمزاج والسمك. تعمل الأشكال الموجودة في هذا الجدول كقيم مرجعية عملية لتحديدات مواد صندوق الأدوات الشائعة.
| سبيكة ومزاج | قوة الشد | قوة العائد | استطالة | صلابة برينل | الأداء النموذجي |
|---|---|---|---|---|---|
| 3003 ح22 | 110-145 ميجا باسكال | 90 ميجا باسكال دقيقة | 5-12% | تقريبا. 35 غ.ب | قابلة للتشكيل ومناسبة لصناديق المهام العامة |
| 3003 ح24 | 130-165 ميجا باسكال | 115 ميجا باسكال دقيقة | 4-10% | تقريبا. 42 غ.ب | مقاومة أفضل للتعامل مع الخدوش |
| 5052 ح32 | 210-260 ميجا باسكال | 130 ميجا باسكال دقيقة | 7-12% | تقريبا. 60 حصان | اختيار قوي لصناديق الأدوات المحمولة والخارجية |
| 5052 ح34 | 230-280 ميجا باسكال | 160 ميجا باسكال دقيقة | 5-10% | تقريبا. 68 غ.ب | صلابة أعلى للألواح المطلوبة |
المعايير ومراقبة الجودة
يمكن تصنيع الألواح المنقوشة لصندوق الأدوات وفقًا لمتطلبات صفائح الألومنيوم المعترف بها عالميًا. يجب تحديد المعيار المطبق في أمر الشراء، لا سيما عندما يتم استخدام المواد لهياكل المركبات، أو تصنيع الصادرات، أو المشاريع التي تتطلب إمكانية التتبع.
| قياسي | النطاق |
|---|---|
| أستم B209 | متطلبات صفائح وألواح الألومنيوم وسبائك الألومنيوم |
| إن 485-2 | متطلبات الملكية الميكانيكية لألواح وشرائح وألواح الألومنيوم المطاوع |
| إن 573-3 | متطلبات التركيب الكيميائي وتسمية السبائك |
| جيجابايت/ت 3880 | المتطلبات العامة لألواح وشرائط الألومنيوم وسبائك الألومنيوم الصناعية |
| ايزو 6361 | صفائح وشرائط وألواح من الألومنيوم وسبائك الألومنيوم المطاوع |
يتضمن الفحص النموذجي التحقق من السبائك، وتأكيد الحالة المزاجية، وقياس السُمك، وفحص العرض والطول، ومراجعة مظهر السطح، واتساق النمط المنقوش، وتقييم التسطيح، وفحص التغليف. يمكن لشهادات اختبار المطحنة توثيق التركيب الكيميائي والخصائص الميكانيكية للطلبات التي يمكن تتبعها.
إرشادات التصنيع
يمكن قص صفائح الألومنيوم المنقوشة في صندوق الأدوات، أو القطع بالليزر، أو القطع بنفث الماء، أو الثقب، أو الحفر، أو الثني، أو التثبيت، أو الربط، أو اللحام. استخدم أدوات نظيفة لتجنب دمج جزيئات الفولاذ في سطح الألومنيوم، حيث يمكن أن يؤدي التلوث إلى تلطيخ موضعي. عند ثني الورقة المنقوشة، ضع اتجاه النمط وخط الثني بعناية لتقليل التشوه حول القضبان المرتفعة.
من أجل الانضمام، يتم استخدام مسامير الألومنيوم، أو المثبتات غير القابلة للصدأ مع غسالات عازلة، أو حشو لحام الألومنيوم المتوافق بشكل شائع. يجب تجنب الاتصال المباشر بين الألومنيوم والفولاذ الكربوني غير المحمي في الخدمة الرطبة بسبب احتمال حدوث تآكل كلفاني. تساعد المواد المانعة للتسرب أو فواصل النايلون أو حواجز الطلاء أو الأشرطة الواقية على عزل المعادن المتباينة.
توفر صفائح الألومنيوم المنقوشة في Toolbox لمسة نهائية متينة وخفيفة الوزن واحترافية لأنظمة التخزين التي تعمل بجد كل يوم. من خلال الاختيار المناسب للسبائك، والمزاج، والسمك، ونمط المداس، يمكن أن تعمل بشكل موثوق بدءًا من صناديق الورش الصغيرة وحتى حجرات الأدوات الكبيرة المثبتة على السيارة.
